Backend Engineer - [Beginner level] - Mô Hình OSI (Phần 3)

b, Phương thức hoạt động của Mô hình OSI

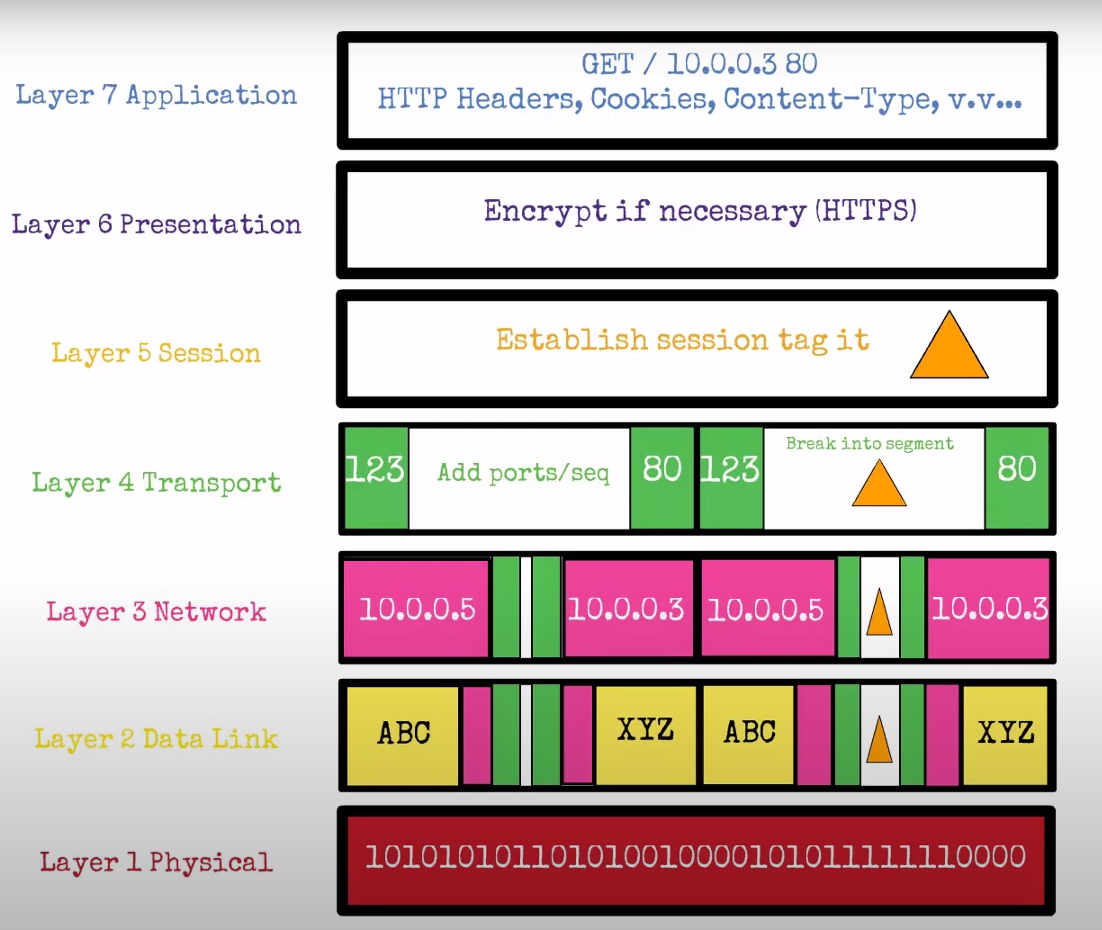

  • Phía máy gửi (Request) image.png

Bước 1: Bắt đầu ở tầng Application (tầng 7), người dùng tiến hành đưa thông tin cần gửi vào máy tính. Các thông tin này thường có dạng như: hình ảnh, văn bản,… Sau đó thông tin dữ liệu này được chuyển xuống tầng Presentation (tầng 6)

Bước 2: Tầng này sẽ chuyển các dữ liệu thành một dạng chung để mã hóa dữ liệu và nén dữ liệu. Dữ liệu tiếp tục được chuyển xuống tầng Session (Tầng 5).

Bước 3: Tầng này là tầng phiên có chức năng bổ sung các thông tin cần thiết cho phiên giao dịch (gửi- nhận) này. Các bạn có thể hiêu nôm na là tâng phiên cũng giống như các cô nhân viên ngân hàng làm nhiệm vụ xác nhận, bổ sung thông tin giao dịch khi bạn chuyển tiền tại ngân hàng. Sau khi tầng Session thực hiện xong nhiệm vụ, nó sẽ tiếp tục chuyển dữ liệu này xuống tầng Transport (Tầng 4).

Bước 4: Tại tầng này, dữ liệu được cắt ra thành nhiều Segment và cũng làm nhiệm vụ bổ sung thêm các thông tin về phương thước vận chuyển dữ liệu để đảm bảo tính bảo mật, tin cậy khi truyền trong mô hình mạng. Tiếp đó, dữ liệu sẽ được chuyển xuống tầng Network (Tầng 3).

Bước 5: Ở tầng này, các segment lại tiếp tục được cắt ra thành nhiều gói Package khác nhau và bổ sung thông tin định tuyến. Tầng Network này chức năng chính của nó là định tuyến đường đi cho gói tin chứa dữ liệu. Dữ liệu tiếp tục được chuyển xuống tầng Data Link (tầng 2).

Bước 6: Tại tầng này, mỗi Package sẽ được băm nhỏ ra thành nhiều Frame và bổ sung thêm các thông tin kiểm tra gói tin chứa dữ liệu để kiểm tra ở máy nhận.

Bước 7: Cuối cùng, các Frame này khi chuyển xuống tầng Physical (Tầng 1) sẽ được chuyển thành một chuỗi các bit nhị phân (0 1….) và được đưa lên cũng như phá tín hiệu trên các phương tiện truyền dẫn (dây cáp đồng, cáp quang,…) để truyền dữ liệu đến máy nhận.

Mỗi gói tin dữ liệu khi được đưa xuống các tầng thì được gắn các header của tầng đó, riêng ở tầng 2 (Data Link), gói tin được gắn thêm FCS.

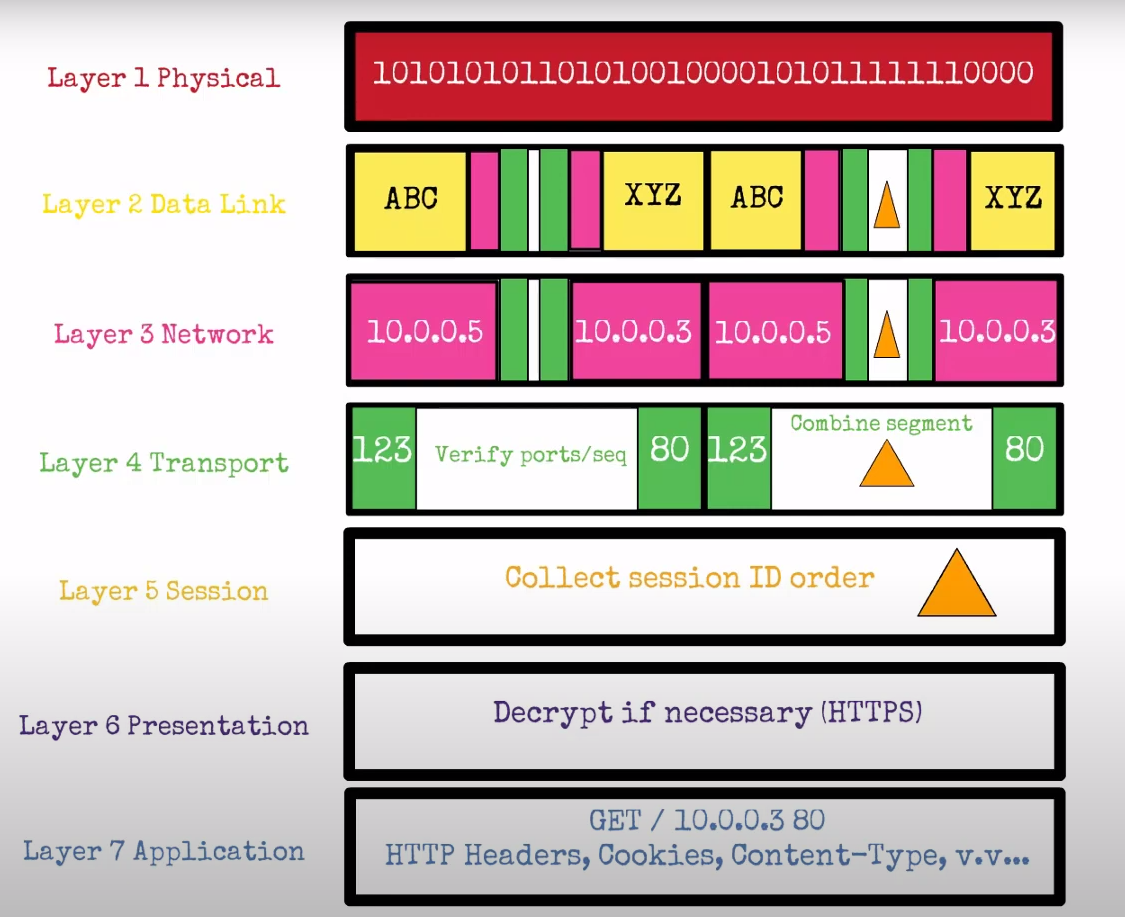

  • Phía máy nhận (Response) image.png

Bước 1: Tầng Physical (tầng 1) phía máy nhận sẽ kiểm tra quá trình đồng bộ và đưa các chuỗi bit nhị phân nhận được vào vùng đệm. Sau đó gửi thông báo cho tầng Data Link (Tầng 2) rằng dữ liệu đã được nhận.

Bước 2: Tiếp đó tầng Data Link sẽ tiến hành kiểm tra các lỗi trong frame mà bên máy gửi tạo ra bằng cách kiểm tra FCS có trong gói tin được gắn bên phía máy nhận. Nếu có lỗi xảy ra thì frame đó sẽ bị hủy bỏ. Sau đó kiểm tra địa chỉ lớp Data Link (Địa chỉ MAC Address) xem có trùng với địa chỉ của máy nhận hay không. Nếu đúng thì lớp Data Link sẽ thực hiện gỡ bỏ Header của tầng Data Link để tiếp tục chuyển lên tầng Network.

Bước 3: Tầng Network sẽ tiến hành kiểm tra xem địa chỉ trong gói tin này có phải là địa chỉ của máy nhận hay không. (Lưu ý: địa chỉ ở tầng này là địa chỉ IP). Nếu đúng địa chỉ máy nhận, tầng Network sẽ gỡ bỏ Header của nó và tiếp tục chuyển đến tầng Transport để tiếp tục qui trình.

Bước 4: Ở tầng Transport sẽ hỗ trợ phục hồi lỗi và xử lý lỗi bằng cách gửi các gói tin ACK, NAK (gói tin dùng để phản hồi xem các gói tin chứa dữ liệu đã được gửi đến máy nhận hay chưa?). Sau khi phục hồi sửa lỗi, tầng này tiếp tục sắp xếp các thứ tự phân đoạn và đưa dữ liệu đến tầng Session.

Bước 5: Tầng Session làm nhiệm vụ đảm bảo các dữ liệu trong gói tin nhận được toàn vẹn. Sau đó tiến hành gỡ bỏ Header của tầng Session và tiếp tục gửi lên ầng Presentation.

Bước 6: Tầng Presentation sẽ xử lý gói tin bằng cách chuyển đối các định dạng dữ liệu cho phù hợp. Sau khi hoàn thành sẽ tiến hành gửi lên tầng Application.

Bước 7: Cuối cùng, tầng Application tiến hành xử lý và gỡ bỏ Header cuối cùng. Khi đó ở máy nhận sẽ nhận được dữ liệu của gói tin được truyền đi.

3. Tổng kết

Bài viết có thể hơi dài nhưng mong các bạn đọc hết để có thể nắm rõ mô hình này hơi vì nó sẽ đi xuyên suốt chúng ta. Bài viết được mình viết theo cách hiểu và có tìm hiểu thêm các nguồn ở ngoài. Các bạn nếu phát hiện chưa chính xác thì có thể comment để mình cải thiện bài viết.

Tiếp tục bài viết sau của series sẽ là về Giao thức TCP
