Banking Demo - GITOPS : Phần 1 - Dựng OCP Cluster UPI trên VMW tại nhà

Hello

Chào mọi người, thời gian qua mình bận dự án và ôn luyện phỏng vấn vào IBM. Đến nay thì mình cũng đã pass vị trí Automation Engineer tại IBM Thế nên mình sẽ viết thêm 2 bài của series này, coi như relax sau 6 tháng cày cuốc gian khổ Phần đầu tiên là về việc dựng cụm OCP tại nhà để phục vụ học tập và nghiên cứu. Tài nguyên dành cho bộ Homelab của mình thì cũng không có gì nhiều :

Hướng dẫn cài đặt OpenShift 4 (UPI) trên VMware — Cluster `ocp01.npd.co`

Môi trường: VMware vSphere + RHEL 9 Bastion + FortiGate
Kiến trúc: 3 Master + 3 Worker + Bootstrap (UPI bare metal)

Domain: npd.co | Cluster: ocp01
Tham khảo: LinuxTechi — OpenShift Bare Metal UPI

Mục lục

Tổng quan kiến trúc
- 1.1 Vì sao cần từng thành phần?
Bảng phân bổ IP
Chuẩn bị Bastion Host
Cấu hình DNS (BIND)
Cấu hình HAProxy
Tạo install-config và Ignition
Cài đặt Bootstrap
Cài đặt Master và Worker
Chạy openshift-install
Các lỗi thường gặp và cách xử lý
Checklist hoàn tất

1. Tổng quan kiến trúc

Luồng cài đặt UPI:

Bastion (DNS + HAProxy) → Bootstrap → 3 Master → 3 Worker → Cluster Ready

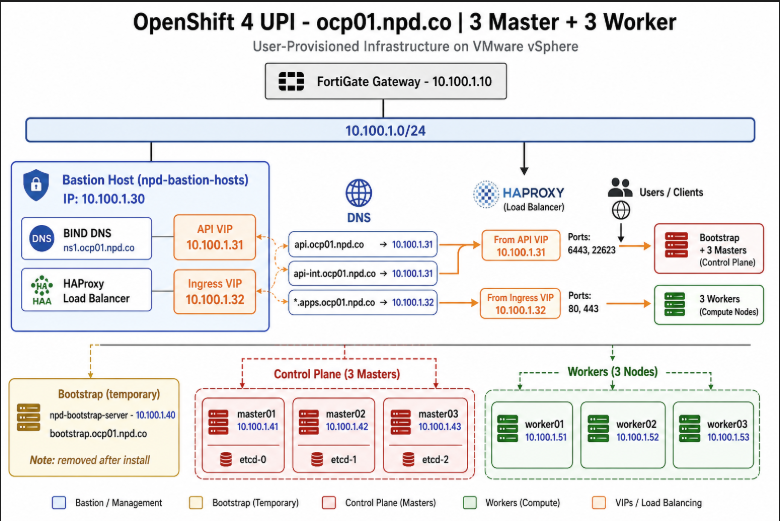

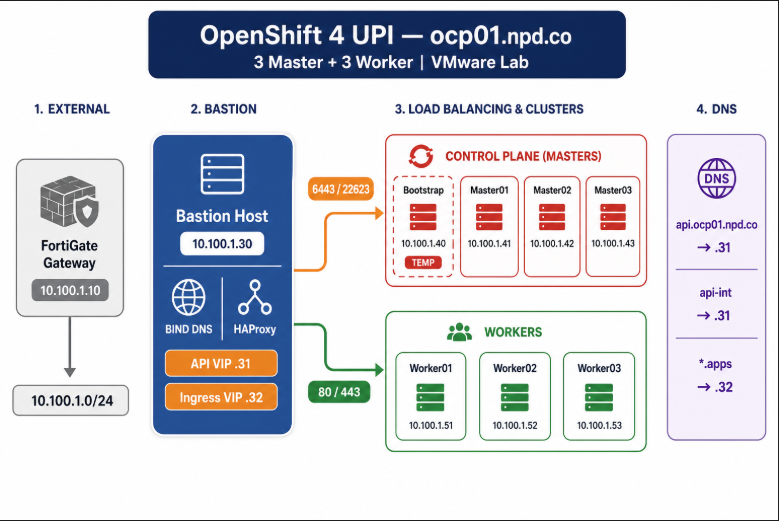

Kiến trúc mạng OCP lab

1.1. Vì sao cần từng thành phần?

Tài liệu này dùng UPI (User-Provisioned Infrastructure): platform: none trong install-config.yaml. Red Hat không tự tạo VM, load balancer hay DNS cho bạn — chỉ sinh file Ignition và theo dõi tiến trình. Mọi hạ tầng phụ trợ (DNS, LB, bootstrap) do admin dựng trước.

So với IPI trên cloud/vSphere (installer tạo VM + tích hợp LB):

Khía cạnh	IPI	UPI (tài liệu này)
Tạo VM	`openshift-install create cluster`	Bạn tạo thủ công trên vSphere
Load balancer API / Ingress	Cloud hoặc vSphere tích hợp sẵn	Phải tự dựng (HAProxy + VIP)
DNS	Thường do nền tảng hoặc DNS corp	Phải có zone authoritative cho `ocp01.npd.co`
Bootstrap	Installer quản lý vòng đời	Bạn boot VM, xóa sau khi xong

→ Các thành phần dưới đây không phải tùy chọn — thiếu một mắt xích, cluster sẽ kẹt ở bootstrap, master không join được, hoặc oc login / Console không truy cập được.

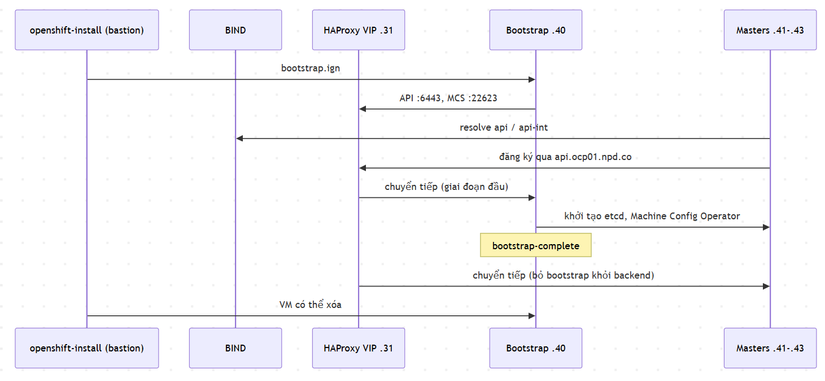

Bootstrap — “control plane tạm” trong lúc cài

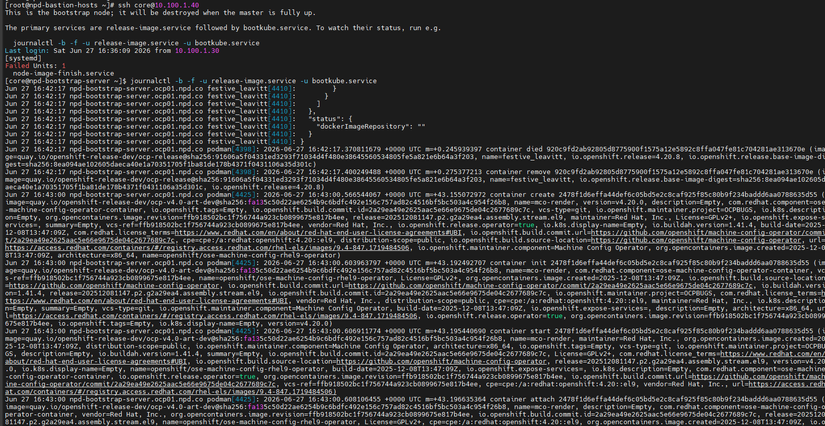

Bootstrap (10.100.1.40) là một node RHCOS tạm thời, chỉ sống trong giai đoạn cài đặt (~30–45 phút):

Vai trò cụ thể:

Vì sao xóa sau khi Ready? Khi openshift-install wait-for bootstrap-complete thành công, 3 master đã tự vận hành API + etcd. Bootstrap không còn vai trò; để lại sẽ lãng phí tài nguyên và HAProxy có thể route nhầm tới node chết. Cần gỡ bootstrap khỏi HAProxy + DNS rồi mới tắt/xóa VM.

Vì sao boot bootstrap trước master? Master cần gọi https://api.ocp01.npd.co:6443 và tải config từ MCS :22623 — hai dịch vụ đó do bootstrap cung cấp ở giai đoạn đầu. Master boot trước bootstrap → MCS không có → master kẹt ở trạng thái chờ (xem mục 10).

DNS (BIND) — OpenShift “kiểm tra tên trước khi tin máy”

Installer và mọi node OCP phụ thuộc DNS ngay từ phút đầu. Nếu api.ocp01.npd.co resolve sai (ví dụ ra IP public Internet vì dùng DNS FortiGate/ISP), toàn bộ luồng cài hỏng.

Vì sao BIND chạy trên bastion, bastion dùng 127.0.0.1?

Zone ocp01.npd.co phải authoritative trong LAN — BIND trả đúng .31/.32/.40 ngay lập tức.
Nếu bastion forward DNS qua FortiGate/8.8.8.8 cho tên api.ocp01.npd.co, có thể nhận NXDOMAIN hoặc IP ngoài → openshift-install và node resolve sai.
DHCP/GRUB nameserver=10.100.1.30 đảm bảo master/worker/bootstrap cùng dùng BIND nội bộ.

HAProxy + VIP — thay load balancer mà cloud/IPI cung cấp sẵn

Trên AWS/GCP hoặc IPI, có sẵn NLB/integrated LB trỏ tới control plane. UPI trên VMware không có — bạn gán VIP (IP ảo trên interface bastion) và HAProxy listen + forward:

Client / Node                    HAProxy (bastion)                 Backend thật
─────────────────────────────────────────────────────────────────────────────
api.ocp01.npd.co:6443    →    bind 10.100.1.31:6443    →    bootstrap → masters
api-int...:22623 (MCS)   →    bind 10.100.1.31:22623   →    bootstrap → masters
*.apps...:80 / :443      →    bind 10.100.1.32:80/443  →    workers (± masters)

Frontend (VIP)	Backend	Vì sao cần LB?
`.31:6443`	bootstrap → 3 master	Một URL API duy nhất; khi bootstrap chết, HAProxy chỉ còn master — không đổi DNS
`.31:22623`	bootstrap → 3 master	MCS phải reachable qua `api-int`; sau bootstrap, master tiếp quản MCS
`.32:80`, `.32:443`	worker (và master nếu ingress chạy ở đó)	Nhiều ingress controller — cần phân tải; DNS wildcard `.apps` chỉ trỏ một* IP

Vì sao gán VIP .31/.32 lên interface bastion? DNS trả về các IP đó. Kernel chỉ nhận gói tin nếu máy sở hữu đích IP trên interface. HAProxy bind 10.100.1.31:6443 — không có IP .31 trên ens33 → Permission denied hoặc không nhận traffic (xem mục 10.4).

Vì sao backend DOWN lúc đầu là bình thường? HAProxy health-check tới master/worker trước khi các VM OCP boot — chỉ cần UP khi đúng thứ tự cài (bootstrap → master → worker).

Bastion — điểm tập trung, không phải “chỉ để SSH”

Vai trò	Lý do gom trên một máy (lab)
Chạy `openshift-install`	Cần mạng tới VIP, DNS đúng, và thường có internet (pull image)
BIND + HAProxy + VIP	Cùng subnet `10.100.1.0/24` với cluster; giảm độ trễ, dễ troubleshoot
(Tuỳ chọn) Apache/httpd	Phục vụ file `.ign` + RHCOS image nội bộ nếu không dùng floppy

Production lớn có thể tách DNS corp, F5/HAProxy riêng — vai trò logic giữ nguyên; tài liệu này gộp trên bastion cho lab VMware.

Tóm tắt phụ thuộc — cài sai thứ tự = lỗi khó debug

1. Bastion: VIP (.31, .32) + BIND zone đầy đủ + HAProxy cfg (backend có bootstrap)
2. openshift-install create ignition-configs
3. Boot Bootstrap (bootstrap.ign + kernel ip= + nameserver=.30)
4. Boot cả 3 Master (master.ign) — song song được

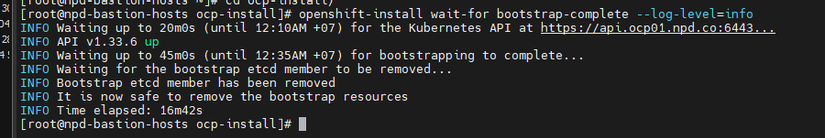

5. wait-for bootstrap-complete → gỡ bootstrap khỏi HAProxy/DNS
6. Boot Worker → approve CSR → wait-for install-complete

Thiếu / sai	Hậu quả thường gặp
DNS `api` → IP ngoài	`connection refused`, certificate mismatch
Không có MCS `:22623` trên VIP	Master `Unable to connect to MCS`
Master boot trước bootstrap	Master Pending, MCS timeout
Quên gỡ bootstrap sau complete	API đôi khi route tới node đã tắt
`*.apps` không wildcard	Console / Route không resolve

Tham khảo chính thức: Installing a cluster on any platform (UPI) — mục User-provisioned infrastructure load balancing requirements và DNS requirements.

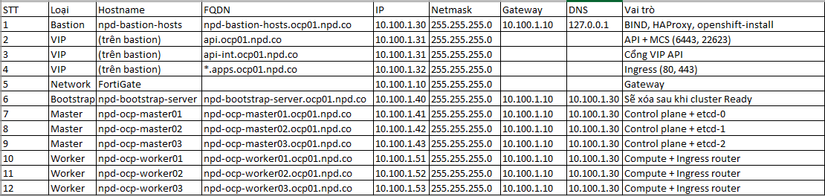

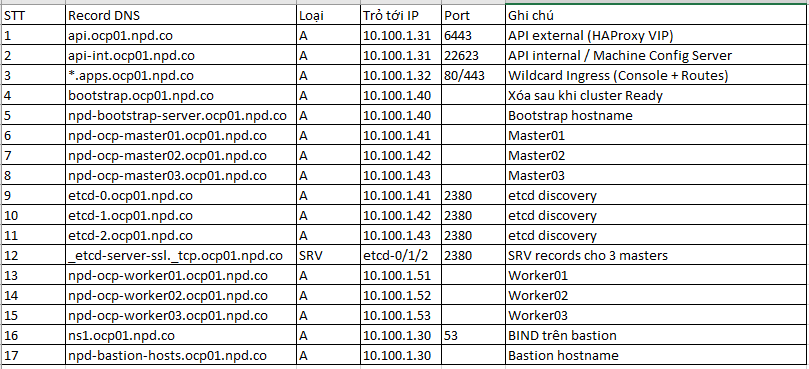

2. Bảng phân bổ IP

DNS records quan trọng:

3. Chuẩn bị Bastion Host

3.1. Gán VIP trên interface `ens33`

sudo nmcli connection modify "ens33" +ipv4.addresses "10.100.1.31/24"
sudo nmcli connection modify "ens33" +ipv4.addresses "10.100.1.32/24"
sudo nmcli connection down "ens33" && sudo nmcli connection up "ens33"
ip addr show ens33

3.2. Sửa DNS resolver trên bastion (QUAN TRỌNG)

Bastion phải dùng BIND local, không dùng DNS ISP/FortiGate — nếu không api.ocp01.npd.co resolve ra IP public Internet.

sudo nmcli con mod "ens33" \
  ipv4.dns "127.0.0.1" \
  ipv4.dns-search "ocp01.npd.co" \
  ipv4.ignore-auto-dns yes
sudo nmcli con down "ens33" && sudo nmcli con up "ens33"
cat /etc/resolv.conf

Kết quả:

search ocp01.npd.co
nameserver 127.0.0.1

3.3. Cài gói cần thiết

sudo dnf install -y bind bind-utils haproxy

4. Cấu hình DNS (BIND)

4.1. Zone forward — `db.ocp01.npd.co`

$TTL 604800
@       IN  SOA ns1.ocp01.npd.co. contact.ocp01.npd.co. (
                2025062701 604800 86400 2419200 604800 )
@       IN  NS  ns1.ocp01.npd.co.

ns1.ocp01.npd.co.                    IN  A   10.100.1.30
npd-bastion-hosts.ocp01.npd.co.       IN  A   10.100.1.30

npd-bootstrap-server.ocp01.npd.co.    IN  A   10.100.1.40
bootstrap.ocp01.npd.co.               IN  A   10.100.1.40

npd-ocp-master01.ocp01.npd.co.       IN  A   10.100.1.41
npd-ocp-master02.ocp01.npd.co.       IN  A   10.100.1.42
npd-ocp-master03.ocp01.npd.co.       IN  A   10.100.1.43

npd-ocp-worker01.ocp01.npd.co.       IN  A   10.100.1.51
npd-ocp-worker02.ocp01.npd.co.       IN  A   10.100.1.52
npd-ocp-worker03.ocp01.npd.co.       IN  A   10.100.1.53

api.ocp01.npd.co.                     IN  A   10.100.1.31
api-int.ocp01.npd.co.                  IN  A   10.100.1.31

etcd-0.ocp01.npd.co.                  IN  A   10.100.1.41
etcd-1.ocp01.npd.co.                  IN  A   10.100.1.42
etcd-2.ocp01.npd.co.                  IN  A   10.100.1.43
_etcd-server-ssl._tcp.ocp01.npd.co.   IN  SRV 0 10 2380 etcd-0.ocp01.npd.co.
_etcd-server-ssl._tcp.ocp01.npd.co.   IN  SRV 0 10 2380 etcd-1.ocp01.npd.co.
_etcd-server-ssl._tcp.ocp01.npd.co.   IN  SRV 0 10 2380 etcd-2.ocp01.npd.co.

4.2. Zone apps — `db.apps.ocp01.npd.co`

$TTL 604800
@   IN  SOA ns1.ocp01.npd.co. contact.ocp01.npd.co. (
        2025062701 604800 86400 2419200 604800 )
@   IN  NS  ns1.ocp01.npd.co.
*   IN  A   10.100.1.32

4.3. File `ocp-zones.conf`

zone "ocp01.npd.co" IN {
    type master;
    file "/etc/named/zone/db.ocp01.npd.co";
    allow-query { any; };
    notify no;
};
zone "apps.ocp01.npd.co" IN {
    type master;
    file "/etc/named/zone/db.apps.ocp01.npd.co";
    allow-query { any; };
    notify no;
};
zone "1.100.10.in-addr.arpa" IN {
    type master;
    file "/etc/named/zone/db.reverse.10.100.1";
    allow-query { any; };
    notify no;
};

Thêm vào cuối /etc/named.conf:

include "/etc/named/ocp-zones.conf";

4.4. Kiểm tra DNS

sudo named-checkconf
sudo named-checkzone ocp01.npd.co /etc/named/zone/db.ocp01.npd.co
sudo systemctl enable --now named

dig +short api.ocp01.npd.co @127.0.0.1
dig +short console-openshift-console.apps.ocp01.npd.co @127.0.0.1

Kết quả ra là 10.100.1.31 và 10.100.1.32. Flag aa khi dig +norecurse.

Lỗi thường gặp: dig @10.100.1.30 trả IP public (76.223.x.x) → zone chưa load (sai path zone/ vs zones/) hoặc thiếu include ocp-zones.conf.

5. Cấu hình HAProxy

5.1. File `/etc/haproxy/haproxy.cfg`

Lưu ý RHEL 9: Bỏ daemon và pidfile trong block global (systemd quản lý).

# HAProxy config cho OCP - API + Ingress LB
# Copy vào /etc/haproxy/haproxy.cfg trên npd-bastion-hosts
# API VIP: 10.100.1.31 | Ingress VIP: 10.100.1.32

global
    log         /dev/log local0
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon

defaults
    mode                    tcp
    log                     global
    option                  tcplog
    retries                 3
    timeout connect         10s
    timeout client          1m
    timeout server          1m

# API - bind trên API VIP 10.100.1.31
listen api
    bind 10.100.1.31:6443
    mode tcp
    balance roundrobin
    option tcp-check
    default-server inter 10s downinter 5s rise 2 fall 2
    #server bootstrap 10.100.1.40:6443 check
    server master01  10.100.1.41:6443 check
    server master02  10.100.1.42:6443 check
    server master03  10.100.1.43:6443 check

# Machine Config Server (UPI bắt buộc)
listen machine-config-server
    bind 10.100.1.31:22623
    mode tcp
    balance source
    default-server inter 10s downinter 5s rise 2 fall 2
    server bootstrap 10.100.1.40:22623 check
    server master01  10.100.1.41:22623 check
    server master02  10.100.1.42:22623 check
    server master03  10.100.1.43:22623 check

# Ingress HTTP - bind trên Ingress VIP 10.100.1.32
# Backend: node chạy router-default (HostNetwork)
# Kiểm tra sau cài: oc get pods -n openshift-ingress -o wide
listen ingress-80
    bind 10.100.1.32:80
    mode tcp
    balance roundrobin
    default-server inter 10s downinter 5s rise 2 fall 2
    server master01 10.100.1.41:80 check
    server master02 10.100.1.42:80 check
    server master03 10.100.1.43:80 check
    server worker01 10.100.1.51:80 check
    server worker02 10.100.1.52:80 check
    server worker03 10.100.1.53:80 check
listen ingress-443
    bind 10.100.1.32:443
    mode tcp
    balance roundrobin
    default-server inter 10s downinter 5s rise 2 fall 2
    server master01 10.100.1.41:443 check
    server master02 10.100.1.42:443 check
    server master03 10.100.1.43:443 check
    server worker01 10.100.1.51:443 check
    server worker02 10.100.1.52:443 check
    server worker03 10.100.1.53:443 check

5.2. SELinux trên RHEL 9

sudo setsebool -P haproxy_connect_any 1
sudo semanage port -a -t http_port_t -p tcp 6443
sudo semanage port -a -t http_port_t -p tcp 22623
sudo systemctl enable --now haproxy
ss -lntp | grep -E '6443|22623|:80|:443'

HAProxy listen trên VIP

Backend DOWN lúc đầu là bình thường — các node OCP chưa chạy.

6. Tạo install-config và Ignition

6.1. `install-config.yaml`

apiVersion: v1
baseDomain: npd.co
metadata:
  name: ocp01

platform:
  none: {}

pullSecret: '<pull-secret-của-bạn>'
sshKey: 'ssh-ed25519 AAAA... devops@npd-bastion-hosts'

controlPlane:
  name: master
  hyperthreading: Enabled
  replicas: 3

compute:
  - name: worker
    hyperthreading: Enabled
    replicas: 0    # UPI: worker boot thủ công bằng worker.ign

networking:
  networkType: OVNKubernetes
  clusterNetwork:
    - cidr: 10.128.0.0/14
      hostPrefix: 23
  serviceNetwork:
    - 172.30.0.0/16
  machineNetwork:
    - cidr: 10.100.1.0/24

fips: false

6.2. Sinh Ignition

mkdir -p ~/ocp-install && cd ~/ocp-install
# đặt install-config.yaml vào đây

openshift-install create manifests
openshift-install create ignition-configs

Sinh ra: bootstrap.ign, master.ign, worker.ign, metadata.json.

Bảo mật: Không commit install-config.yaml hoặc *.ign lên git public.

7. Cài đặt Bootstrap

7.1. Tắt DHCP FortiGate (nếu đang bật)

Nếu FortiGate DHCP pool 10.100.1.100–200 đang bật, VM boot sẽ nhận IP động (ví dụ .110) cộng với IP tĩnh → 2 IP trên cùng interface.

Giải pháp: Tắt DHCP trên FortiGate cho segment OCP.

7.2. Gắn `bootstrap.ign` vào VM

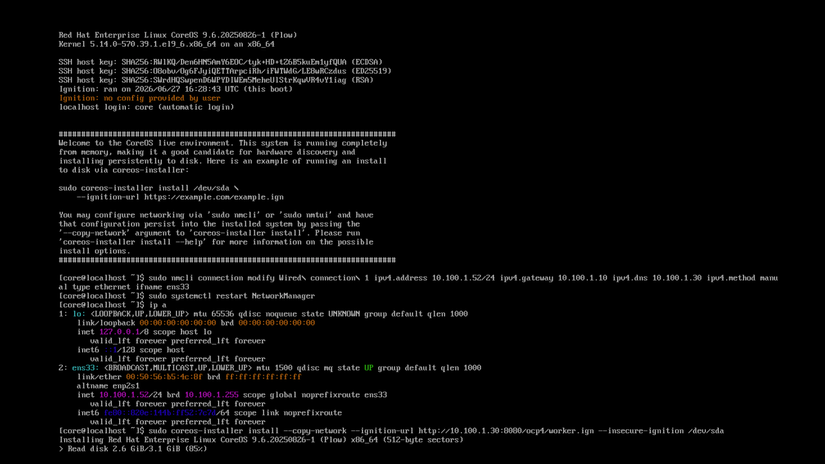

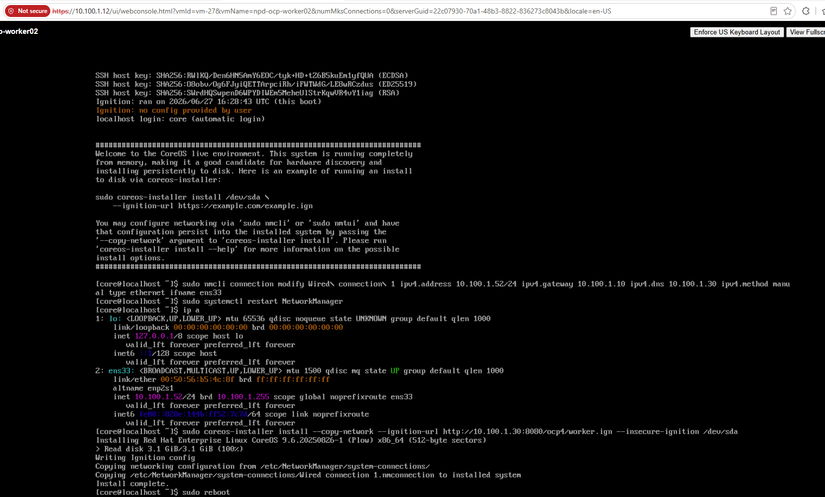

Đến đây thì gõ tay các cli sau :

#bootstrap
sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.40/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/bootstrap.ign --insecure-ignition /dev/sda
sudo reboot

7.3. Theo dõi bootstrap

# Trên bootstrap
journalctl -b -f -u bootkube.service

# Trên bastion
ping -c2 10.100.1.40
curl -k https://10.100.1.40:22623/config/master
curl -k https://api-int.ocp01.npd.co:22623/config/master

Log bootkube fail vài lần machineconfigs... could not find the requested resource rồi Created là bình thường — CRD chưa sẵn sàng, bootkube retry.

8. Cài đặt Master và Worker

8.1. Thứ tự boot (QUAN TRỌNG)

1. Bootstrap chạy + MCS :22623 sẵn sàng
2. Boot 3 Master (sau khi curl MCS OK)
3. Sau bootstrap-complete → boot 3 Worker

8.2. Setup cho cả 3 master :

sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.41/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/master.ign --insecure-ignition /dev/sda
sudo reboot


sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.42/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/master.ign --insecure-ignition /dev/sda
sudo reboot

sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.43/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/master.ign --insecure-ignition /dev/sda
sudo reboot

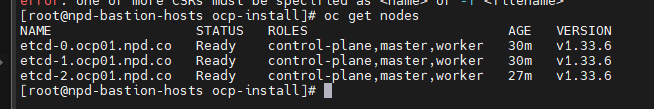

Và ngồi đợi thôi.

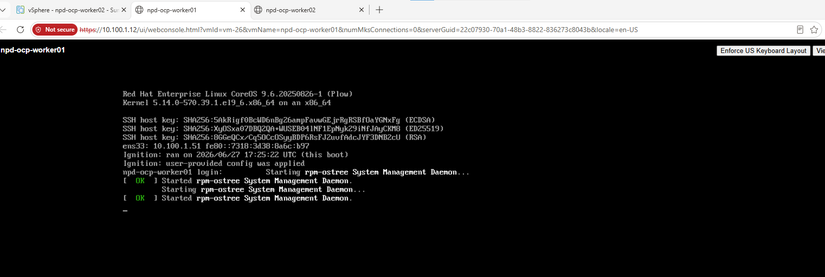

8.4. Worker

Sau openshift-install wait-for bootstrap-complete: Boot với worker.ign:

sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.51/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/worker.ign --insecure-ignition /dev/sda
sudo reboot

sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.52/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/worker.ign --insecure-ignition /dev/sda
sudo reboot

sudo nmcli connection modify Wired\ connection\ 1 ipv4.address 10.100.1.53/24 ipv4.gateway 10.100.1.10 ipv4.dns 10.100.1.30 ipv4.method manual type ethernet ifname ens33
sudo systemctl restart NetworkManager
sudo coreos-installer install --copy-network --ignition-url http://10.100.1.30:8080/ocp4/worker.ign --insecure-ignition /dev/sda
sudo reboot

9. Chạy openshift-install

Trên bastion (~/ocp-install):

# Theo dõi bootstrap (chạy song song khi master đã boot)
openshift-install wait-for bootstrap-complete --log-level=info

# Sau bootstrap-complete: xóa bootstrap khỏi HAProxy + DNS
# Sửa haproxy.cfg: bỏ dòng server bootstrap
# Xóa record bootstrap.ocp01.npd.co trong DNS
sudo systemctl reload haproxy

# Xem có csr nào chưa được approve thì mình approve
[root@npd-bastion-hosts ocp-install]# oc get csr
NAME                                             AGE     SIGNERNAME                                    REQUESTOR                                                                         REQUESTEDDURATION   CONDITION
csr-4kwf8                                        40m     kubernetes.io/kube-apiserver-client           system:node:etcd-0.ocp01.npd.co                                                   24h                 Approved,Issued
csr-57jvt                                        63s     kubernetes.io/kubelet-serving                 system:node:npd-ocp-worker03.ocp01.npd.co                                         <none>              Pending
csr-67ls2                                        3m52s   kubernetes.io/kube-apiserver-client-kubelet   system:serviceaccount:openshift-machine-config-operator:node-bootstrapper         <none>              Approved,Issued
csr-7l6gg                                        46m     kubernetes.io/kubelet-serving                 system:node:etcd-0.ocp01.npd.co                                                   <none>              Approved,Issued
csr-8mscz                                        83s     kubernetes.io/kube-apiserver-client-kubelet   system:serviceaccount:openshift-machine-config-operator:node-bootstrapper         <none>              Approved,Issued
csr-drj9w                                        41m     kubernetes.io/kube-apiserver-client           system:node:etcd-0.ocp01.npd.co                                                   24h                 Approved,Issued
csr-dt4jk                                        46m     kubernetes.io/kube-apiserver-client-kubelet   system:serviceaccount:openshift-machine-config-operator:node-bootstrapper         <none>              Approved,Issued
csr-gmt5m                                        42m     kubernetes.io/kube-apiserver-client-kubelet   system:serviceaccount:openshift-machine-config-operator:node-bootstrapper         <none>              Approved,Issued
csr-hkk5w                                        46m     kubernetes.io/kube-apiserver-client-kubelet   system:serviceaccount:openshift-machine-config-operator:node-bootstrapper         <none>              Approved,Issued
csr-jffpg                                        40m     kubernetes.io/kube-apiserver-client           system:node:etcd-2.ocp01.npd.co                                                   24h                 Approved,Issued
csr-jtq4f                                        45m     kubernetes.io/kubelet-serving                 system:node:etcd-1.ocp01.npd.co                                                   <none>              Approved,Issued
csr-mgg6b                                        40m     kubernetes.io/kube-apiserver-client           system:node:etcd-1.ocp01.npd.co                                                   24h                 Approved,Issued
csr-mt556                                        41m     kubernetes.io/kube-apiserver-client           system:node:etcd-2.ocp01.npd.co                                                   24h                 Approved,Issued
csr-nps5x                                        42m     kubernetes.io/kubelet-serving                 system:node:etcd-2.ocp01.npd.co                                                   <none>              Approved,Issued
csr-qrkd9                                        12s     kubernetes.io/kube-apiserver-client-kubelet   system:serviceaccount:openshift-machine-config-operator:node-bootstrapper         <none>              Pending
csr-th925                                        64s     kubernetes.io/kubelet-serving                 system:node:npd-ocp-worker02.ocp01.npd.co                                         <none>              Pending
csr-vgs2x                                        41m     kubernetes.io/kube-apiserver-client           system:node:etcd-1.ocp01.npd.co                                                   24h                 Approved,Issued
system:openshift:openshift-authenticator-ckb6d   39m     kubernetes.io/kube-apiserver-client           system:serviceaccount:openshift-authentication-operator:authentication-operator   <none>              Approved,Issued
system:openshift:openshift-monitoring-6z2kw      38m     kubernetes.io/kube-apiserver-client           system:serviceaccount:openshift-monitoring:cluster-monitoring-operator            <none>              Approved,Issued
system:openshift:openshift-monitoring-fnrt7      38m     kubernetes.io/kube-apiserver-client           system:serviceaccount:openshift-monitoring:cluster-monitoring-operator            <none>              Approved,Issued
system:openshift:openshift-monitoring-xxqd8      38m     kubernetes.io/kube-apiserver-client           system:serviceaccount:openshift-monitoring:cluster-monitoring-operator            <none>              Approved,Issued
[root@npd-bastion-hosts ocp-install]# oc get csr -o go-template='{{range .items}}{{if not .status}}{{.metadata.name}}{{"\n"}}
{{end}}{{end}}' | xargs oc adm certificate approve
certificatesigningrequest.certificates.k8s.io/csr-57jvt approved
certificatesigningrequest.certificates.k8s.io/csr-qrkd9 approved
certificatesigningrequest.certificates.k8s.io/csr-th925 approved

# Chờ cluster hoàn tất
openshift-install wait-for install-complete --log-level=info

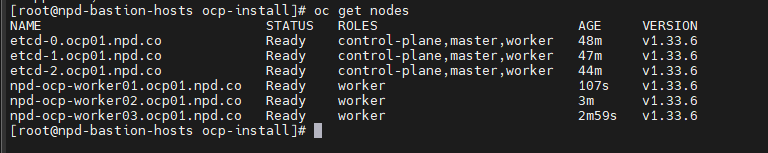

Như thế này là đẹp rồi này :

Lấy mật khẩu admin:

oc extract secret/kubeadmin -n kube-system --to=.
cat kubeadmin-password

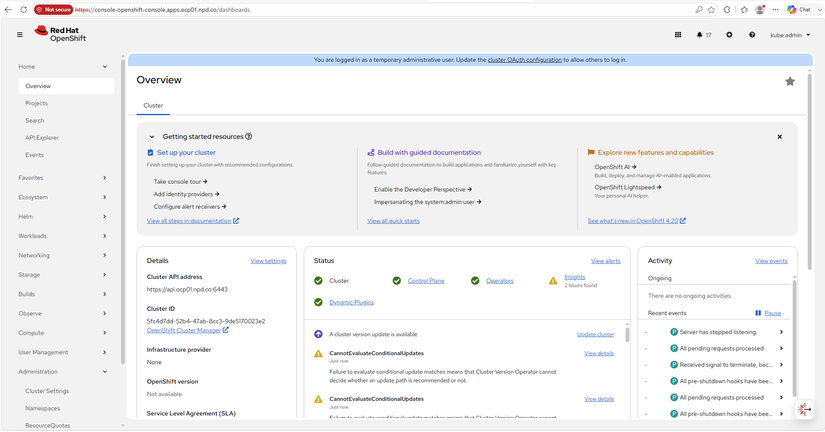

Console: https://console-openshift-console.apps.ocp01.npd.co Nhớ add host trong laptop nhé:

# OCP - TAT CA *.apps phai tro ve Ingress VIP 10.100.1.32
10.100.1.32  console-openshift-console.apps.ocp01.npd.co
10.100.1.32  oauth-openshift.apps.ocp01.npd.co
10.100.1.32  downloads-openshift-console.apps.ocp01.npd.co

# API (oc login) - VIP API 10.100.1.31
10.100.1.31  api.ocp01.npd.co

HEHE

10. Các lỗi thường gặp và cách xử lý

10.1. DNS trả IP public thay vì VIP local

Triệu chứng	`dig api.ocp01.npd.co` → `76.223.x.x`
Nguyên nhân	BIND zone chưa load / `resolv.conf` dùng DNS ngoài
Xử lý	Kiểm tra path zone file, `include ocp-zones.conf`, sửa `resolv.conf` → `127.0.0.1`

10.2. Bootstrap có 2 IP

Triệu chứng	`10.100.1.110` (dynamic) + `10.100.1.40` (secondary)
Nguyên nhân	FortiGate DHCP + set IP thủ công
Xử lý	Tắt DHCP FortiGate; dùng kernel `ip=`

nmcli connection name cần dấu ngoặc kép

10.3. `nmcli` mất IP sau reboot

Triệu chứng	`ens33` không có IPv4 sau reboot
Nguyên nhân	RHCOS live ISO — cấu hình không persist
Xử lý	Kernel `ip=... nameserver=10.100.1.30` trong GRUB

10.4. HAProxy Permission denied bind VIP

Triệu chứng	`cannot bind socket (Permission denied) for [10.100.1.31:6443]`
Nguyên nhân	SELinux chặn port 6443, 22623
Xử lý	`semanage port -a -t http_port_t -p tcp 6443` và `22623`

10.5. `curl` MCS → SSL_ERROR_ZERO_RETURN

Triệu chứng	Connect `10.100.1.31:22623` nhưng TLS fail
Nguyên nhân	Bootstrap MCS chưa listen / backend DOWN
Xử lý	Chờ bootkube; test trực tiếp `curl -k https://10.100.1.40:22623/config/master`

10.6. Bootkube MachineConfig "could not find the requested resource"

Triệu chứng	Fail tạo `99-master-ssh` MachineConfig
Nguyên nhân	CRD chưa đăng ký — race condition khi bootstrap
Xử lý	Chờ — nếu thấy `Created` sau đó là OK

11. Checklist hoàn tất

Trước khi cài

[ ] VM đã tạo: bastion, bootstrap, 3 master, 3 worker
[ ] VIP .31, .32 trên bastion
[ ] BIND trả đúng IP cho api, api-int, *.apps
[ ] HAProxy listen 6443, 22623, 80, 443
[ ] resolv.conf bastion → 127.0.0.1
[ ] FortiGate DHCP tắt (segment OCP)
[ ] install-config.yaml + ignition configs đã tạo

Trong khi cài

[ ] Bootstrap boot với bootstrap.ign + kernel ip=
[ ] curl -k https://10.100.1.40:22623/config/master OK
[ ] 3 Master boot với nameserver=10.100.1.30
[ ] openshift-install wait-for bootstrap-complete thành công
[ ] Xóa bootstrap khỏi HAProxy + DNS
[ ] 3 Worker boot + approve CSR

Sau khi cài

[ ] openshift-install wait-for install-complete thành công
[ ] Console truy cập được: console-openshift-console.apps.ocp01.npd.co
[ ] oc get nodes — 3 master + 3 worker Ready
[ ] Xóa VM bootstrap

Tài liệu tham khảo

Phần 2, sẽ là phần mình hoàn thiện GITOPS hoàn chỉnh trên cụm OCP này.

Hello

Hướng dẫn cài đặt OpenShift 4 (UPI) trên VMware — Cluster ocp01.npd.co

Mục lục

1. Tổng quan kiến trúc

1.1. Vì sao cần từng thành phần?

Bootstrap — “control plane tạm” trong lúc cài

DNS (BIND) — OpenShift “kiểm tra tên trước khi tin máy”

HAProxy + VIP — thay load balancer mà cloud/IPI cung cấp sẵn

Bastion — điểm tập trung, không phải “chỉ để SSH”

Tóm tắt phụ thuộc — cài sai thứ tự = lỗi khó debug

2. Bảng phân bổ IP

3. Chuẩn bị Bastion Host

3.1. Gán VIP trên interface ens33

3.2. Sửa DNS resolver trên bastion (QUAN TRỌNG)

3.3. Cài gói cần thiết

4. Cấu hình DNS (BIND)

4.1. Zone forward — db.ocp01.npd.co

4.2. Zone apps — db.apps.ocp01.npd.co

4.3. File ocp-zones.conf

4.4. Kiểm tra DNS

5. Cấu hình HAProxy

5.1. File /etc/haproxy/haproxy.cfg

5.2. SELinux trên RHEL 9

6. Tạo install-config và Ignition

6.1. install-config.yaml

6.2. Sinh Ignition

7. Cài đặt Bootstrap

7.1. Tắt DHCP FortiGate (nếu đang bật)

7.2. Gắn bootstrap.ign vào VM

7.3. Theo dõi bootstrap

8. Cài đặt Master và Worker

8.1. Thứ tự boot (QUAN TRỌNG)

8.2. Setup cho cả 3 master :

8.4. Worker

9. Chạy openshift-install

HEHE

10. Các lỗi thường gặp và cách xử lý

10.1. DNS trả IP public thay vì VIP local

10.2. Bootstrap có 2 IP

10.3. nmcli mất IP sau reboot

10.4. HAProxy Permission denied bind VIP

10.5. curl MCS → SSL_ERROR_ZERO_RETURN

10.6. Bootkube MachineConfig "could not find the requested resource"

11. Checklist hoàn tất

Trước khi cài

Trong khi cài

Sau khi cài

Tài liệu tham khảo

Phần 2, sẽ là phần mình hoàn thiện GITOPS hoàn chỉnh trên cụm OCP này.

Mục lục

Hướng dẫn cài đặt OpenShift 4 (UPI) trên VMware — Cluster `ocp01.npd.co`

3.1. Gán VIP trên interface `ens33`

4.1. Zone forward — `db.ocp01.npd.co`

4.2. Zone apps — `db.apps.ocp01.npd.co`

4.3. File `ocp-zones.conf`

5.1. File `/etc/haproxy/haproxy.cfg`

6.1. `install-config.yaml`

7.2. Gắn `bootstrap.ign` vào VM

10.3. `nmcli` mất IP sau reboot

10.5. `curl` MCS → SSL_ERROR_ZERO_RETURN
