AWS Elasticache - Provisioning with Terraform

Giới thiệu

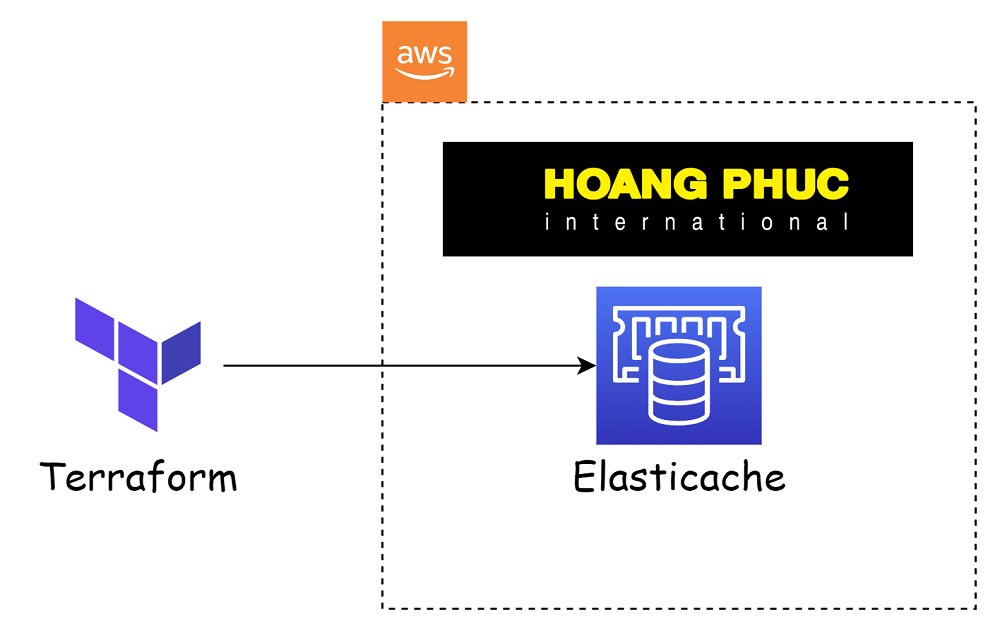

Chào các bạn, ở bài trước chúng ta đã tìm hiểu về những mô hình triển khai của Elasticache trên AWS. Ở bài này chúng ta sẽ tìm hiểu cách dùng Terraform để triển khai các mô hình của Elasticache, bao gồm:

  1. Memcached: cluster.
  2. Redis: single node.
  3. Redis: cluster mode disabled.
  4. Redis: cluster mode enabled.

Các bạn nên đọc bài trước để hiểu rõ lý thuyết của từng dạng.

Prepare

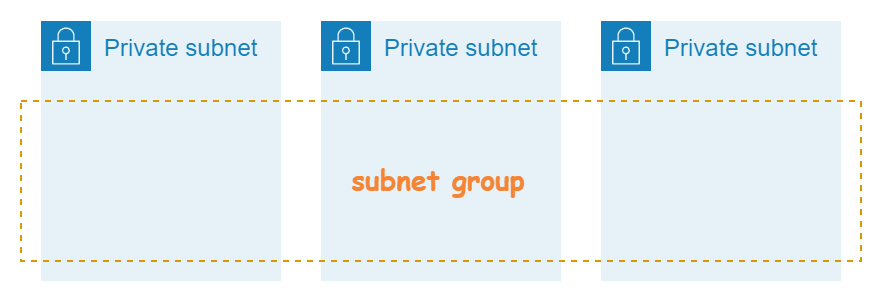

Đối với Elasticache thì đầu tiên ta phải tạo cho nó một subnet group trước.

Subnet group sẽ bao gồm các subnet mà ta muốn Elasticache được triển khai trên đó. Tạo một file tên là main.tf với đoạn code sau.

provider "aws" {
  region  = "us-west-2"
}

data "aws_subnets" "all" {}

resource "aws_elasticache_subnet_group" "group_name" {
  name       = "elasticache"
  subnet_ids = data.aws_subnets.all.ids
}

Ta dùng resource aws_elasticache_subnet_group để tạo subnet group bằng Terraform. Chạy câu lệnh sau để Terraform tạo subnet group.

terraform init && terraform apply -auto-approve

Tiếp theo ta sẽ bắt đầu với dạng triển khai đầu tiên của Elasticache là Memcached Cluster.

Memcached Cluster

Ở dạng deploy này, ta sẽ có một Memcached Cluster bao gồm 1-20 node.


Tạo một file tên là memcached.tf.

resource "aws_elasticache_cluster" "memcached" {
  cluster_id           = "memcached-single-node"
  engine               = "memcached"
  node_type            = "cache.m4.large"
  num_cache_nodes      = 1
  parameter_group_name = "default.memcached1.6"

  subnet_group_name  = aws_elasticache_subnet_group.group_name.name
  security_group_ids = [aws_security_group.allow_memcached.id]
}

resource "aws_security_group" "allow_memcached" {
  name = "allow-memcached"

  ingress {
    from_port   = 11211
    to_port     = 11211
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }
}

output "memcached" {
  value = aws_elasticache_cluster.memcached.cache_nodes
}

Ta sẽ dùng resource aws_elasticache_cluster để tạo một Elasticache Cluster, và để chọn loại Elasticache mà ta sẽ tạo là memcached thì ở thuộc tính engine ta để là memcached.

Thuộc tính nodetype ta dùng để chọn số lượng CPU và Memory ta muốn cấp cho con memcached này, ví dụ cache.m4.large là 2 vCPU và 6.42 GiB Memory.

Thuộc tính num_cache_nodes ta dùng để chỉ định có bao nhiêu node sẽ được tạo, ở đây ta chỉ định là 1.

Ở thuộc tính subnet_group_name ta truyền vào tên subnet group ta vừa tạo khi nãy, cuối cùng để có thể truy cập được con memcached này ở trong VPC thì ta phải mở port 11211 bằng Security Group cho nó, nên ở dưới ta có thêm một resource là aws_security_group.

Chỉ với vài dòng code đơn giản vậy thôi, tiếp theo ta chạy câu lệnh Terraform để tạo Elasticache loại Memcached.

terraform apply -auto-approve

Con này tạo khá tốn thời gian nên các bạn đợi nó tạo xong nhé 😁.

...
Apply complete! Resources: 1 added, 0 changed, 0 destroyed.

Outputs:

memcached = tolist([
  {
    "address" = "memcached-single-node.gupsag.0001.usw2.cache.amazonaws.com"
    "availability_zone" = "us-west-2b"
    "id" = "0001"
    "port" = 11211
  },
])

Tiếp theo ta sẽ tạo Elasticache dạng Redis Single Node.

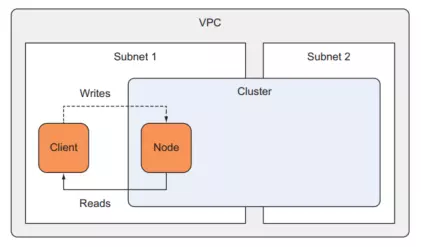

Redis Single Node

Ở dạng deploy này ta sẽ chỉ có 1 node là redis, sharding và high availability sẽ không có trong mode redis single node.


Tạo một file tên là redis-sn.tf.

resource "aws_elasticache_cluster" "redis" {
  cluster_id           = "redis-single-node"
  engine               = "redis"
  node_type            = "cache.m4.large"
  num_cache_nodes      = 1
  parameter_group_name = "default.redis6.x"
  engine_version       = "6.x"

  subnet_group_name  = aws_elasticache_subnet_group.group_name.name
  security_group_ids = [aws_security_group.allow_redis.id]
}

resource "aws_security_group" "allow_redis" {
  name = "allow-redis"

  ingress {
    from_port   = 6379
    to_port     = 6379
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }
}

output "redis" {
  value = aws_elasticache_cluster.redis.cache_nodes
}

Để tạo Elasticache dạng redis thì ta vẫn dùng resource aws_elasticache_cluster, ta chỉ cần thay đổi thuộc tính engine thành redis là được, và ở thuộc tính parameter_group_name ta thay đổi thành default.redis6.x.

Các bạn chạy câu lệnh Terraform để tạo Elasticache dạng redis single node.

terraform apply -auto-approve

Kết quả.

...
Apply complete! Resources: 2 added, 0 changed, 0 destroyed.

Outputs:

memcached = tolist([
  {
    "address" = "memcached-single-node.gupsag.0001.usw2.cache.amazonaws.com"
    "availability_zone" = "us-west-2b"
    "id" = "0001"
    "port" = 11211
  },
])
redis = tolist([
  {
    "address" = "redis-single-node.gupsag.0001.usw2.cache.amazonaws.com"
    "availability_zone" = "us-west-2b"
    "id" = "0001"
    "port" = 6379
  },
])

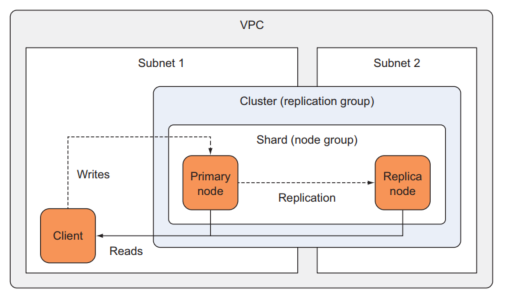

Redis Cluster Mode Disabled

Ở dạng deploy này, ta sẽ có một Redis Cluster chỉ có 1 Shard với số lượng node của Shard là 1 tới 6 node.


Tạo một file tên là redis-cluster-disable.tf.

resource "aws_elasticache_replication_group" "redis_cluster_disable" {
  replication_group_id = "redis-cluster-mode-disable"
  engine               = "redis"
  num_cache_clusters   = 2
  parameter_group_name = "default.redis6.x"
  engine_version       = "6.x"
  node_type            = "cache.t2.micro"
  description          = "Redis cluster mode disable"

  subnet_group_name  = aws_elasticache_subnet_group.group_name.name
  security_group_ids = [aws_security_group.allow_redis.id]
}

output "redis-cluster-mode-disable" {
  value = aws_elasticache_replication_group.redis_cluster_disable.primary_endpoint_address
}

Để tạo Elasticache dạng Redis Cluster Mode thì ta sẽ dùng resource aws_elasticache_replication_group. Và để xác định có bật chế độ Cluster hay không, ta sẽ dùng 3 thuộc tính sau:

  • num_cache_clusters
  • num_node_groups
  • replicas_per_node_group

Với dạng Cluster Mode Disbale thì ta sẽ sử dụng thuộc tính num_cache_clusters. Các bạn chạy câu lệnh Terraform để tạo Elasticache dạng redis cluster mode disbale.

terraform apply -auto-approve

Kết quả.

...
Apply complete! Resources: 1 added, 0 changed, 0 destroyed.

Outputs:
...
redis-cluster-mode-disable = "redis-cluster-mode-disable.gupsag.ng.0001.usw2.cache.amazonaws.com"

Redis Cluster Mode Enabled

Đây là dạng triển khai cuối cùng của Elasticache, ở dạng deploy này Redis Cluster của ta sẽ có nhiều shards và mỗi shard cũng sẽ có 1 tới 6 node. Và số lượng Shard ta có thể deploy là 500 => Maximun node của dạng Redis cluster mode enabled là 3000 node.


Tạo một file tên là redis-cluster-enable.tf.

resource "aws_elasticache_replication_group" "redis_cluster_enable" {
  replication_group_id       = "redis-cluster-mode-enable"
  engine                     = "redis"
  num_node_groups            = 2
  replicas_per_node_group    = 1
  parameter_group_name       = "default.redis6.x.cluster.on"
  automatic_failover_enabled = true
  engine_version             = "6.x"
  node_type                  = "cache.t2.micro"
  description                = "Redis cluster mode enable"

  subnet_group_name  = aws_elasticache_subnet_group.group_name.name
  security_group_ids = [aws_security_group.allow_redis.id]
}

output "redis-cluster-mode-disable" {
  value = aws_elasticache_replication_group.redis_cluster_enable.primary_endpoint_address
}

Để chỉ định dạng Cluster Mode Enbale thì ta chỉ cần bỏ thuộc tính num_cache_clusters và thay bằng thuộc tính num_node_groups với replicas_per_node_group. Với num_node_groups sẽ chỉ định số lượng shard và replicas_per_node_group sẽ chỉnh định số lượng node trong mỗi share.

Thuộc tính parameter_group_name ta cũng cần thay đổi thành giá trị default.redis6.x.cluster.on.

Các bạn chạy câu lệnh Terraform để tạo Elasticache dạng redis cluster mode enbale.

terraform apply -auto-approve

Done, các bạn nhớ xóa resource nha =)).

terraform destroy -auto-approve

Các bạn like page DevOps VN để nhận thông báo về bài viết sớm nhất nhé 😁.

Kết luận

Vậy là ta đã tìm hiểu xong cách sử dụng Terraform để tạo Elasticache với các dạng triển khai khác nhau. Nếu có thắc mắc hoặc cần giải thích rõ thêm chỗ nào thì các bạn có thể hỏi dưới phần comment.
