XÂY DỰNG MÔ HÌNH GITOPS CƠ BẢN VỚI ARGOCD

Dạo gần đây thì mình đọc qua nhiều JD thì thấy rất nhiều công ty đã, đang và chuẩn bị đưa hệ thống chay trên hệ thống Kubernetes, và mình thấy đa số họ sử dụng theo mô hình GitOps, mình thấy khá hay nên đã tìm hiểu và hôm nay mình viết bài này để chia sẻ về cách triển khai mô hình GitOps cơ bản nhất.


Bài này mình sẽ triển khai 2 mô hình:

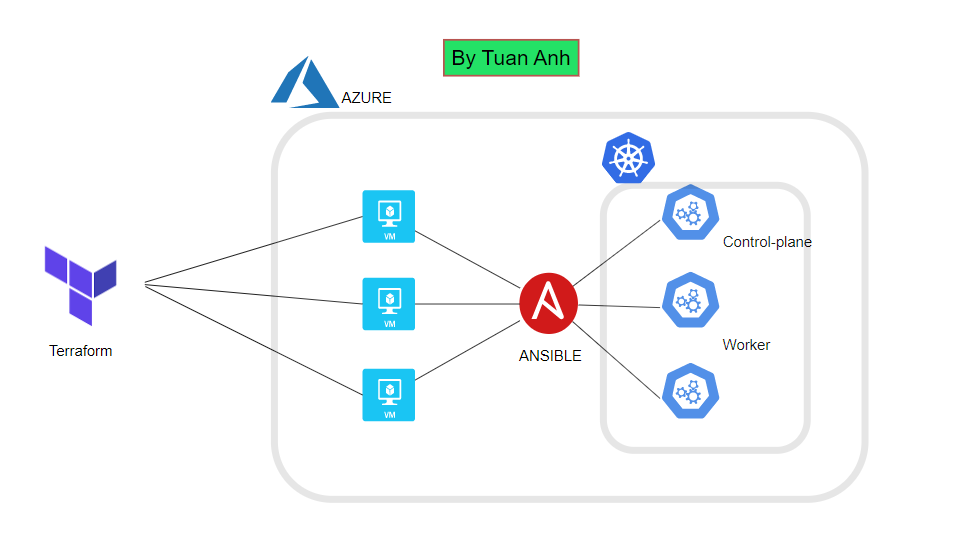

Mô hình 1: Sử dụng Terrafom để provision các VM trên MS Azure. Sau đó sử dụng Ansible để tạo hệ thống Cluster Kubernetes

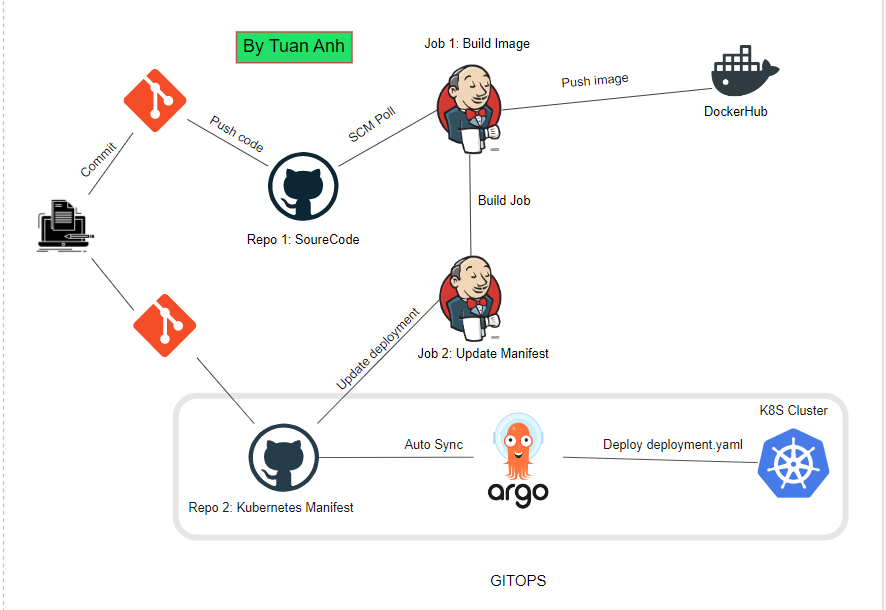

Mô hình 2: Triển khai mô hình CI từ Jenkins và GitOps để deploy vào Cluster K8S

Provision VM trên Azure

Mọi người có thể clone code của mình về để tham khảo: https://github.com/tuananh281/devops-project.git

Sau khi clone project về, chúng ta sẽ tạo cho mình 2 sshkey là publickey và privatekey, sau đó di chuyển 2 key đó vào thư mục chứa souce code, set quyền cho 2 key đó (các bạn có thể tham khảo trong file README).

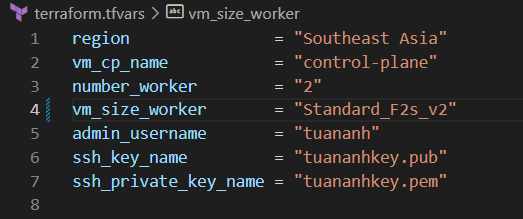

Thay đổi thông tin trong file terrafom.tfvar:

Mở cmd và truy cập vào folder chưa source code, chạy lệnh:

terraform apply --auto-approve
hoặc
terraform plan -out tfplan
terraform apply tfplan

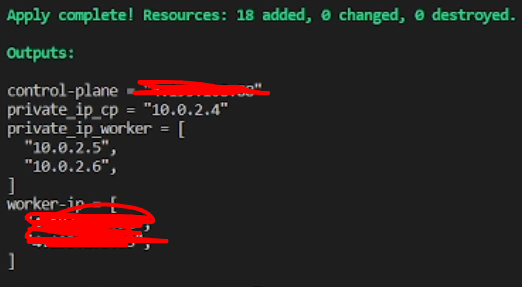

Sau khi khởi tạo các resource xong, nó sẽ output ra thông tin IP của các VM:

Connect vào control-plane bằng ssh:

ssh -i private_key.pem k8s@public_ip

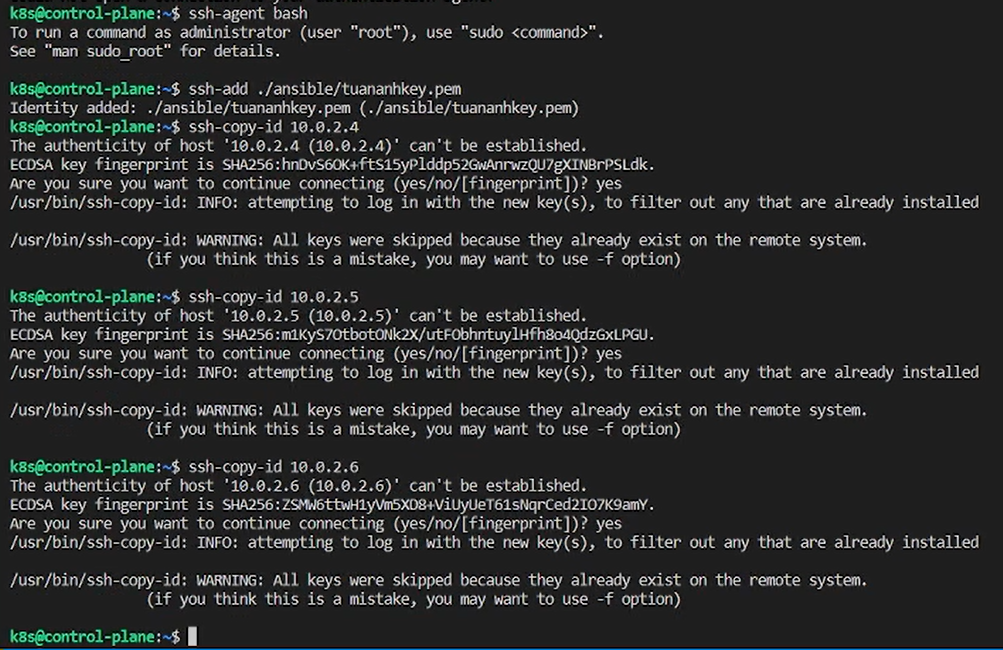

Thiết lập connect ssh cho ansible: Chạy command:

ssh-agent bash

ssh-add /home/k8s/ansible/private_key.pem

ssh-copy-id <ip_private_control-plane and worker1,2>

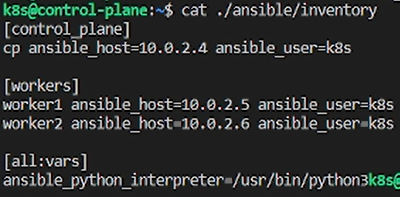

Add ip private vào inventory file

    sed -i "s+cp ansible_host=control_plane_ip+cp ansible_host=**ip**+g" ./ansible/inventory
    sed -i "s+worker1 ansible_host=worker_1_ip+worker1 ansible_host=**ip**+g" ./ansible/inventory
    sed -i "s+worker2 ansible_host=worker_2_ip+worker2 ansible_host=**ip**+g" ./ansible/inventory

Kiểm tra :

  • Test connect ansible:

ansible -i ./ansible/inventory -m ping all

Khởi tạo cluster

Cài đặt các dependencies:

ansible-playbook -i inventory install_kube_dependenci.yml

Tạo cluster trên server control:

ansible-playbook -i inventory create_cluster.yml

Join các worker vào cluster:

ansible-playbook -i inventory join_cluster.yml

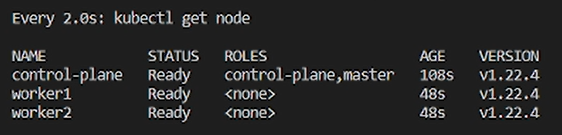

Kiểm tra xem cluster đã ready chưa:

watch kubectl get node

SETUP CICD

  1. Cài đặt Jenkins Trong bài này mình sẽ dùng 1 server để chạy Jenkins riêng, mọi người có thể tham khảo 2 link dưới đây để tự setup cho mình:

https://www.jenkins.io/doc/book/installing/

https://www.youtube.com/watch?v=d2-HXYKjfbc&ab_channel=KSPM-KỹSưPhầnMềm

  1. Cài đặt ArgoCD
  • Tạo namespace cho Argo

       kubectl create namespace argocd
       kubectl create namespace deploy-argocd

  • Cài đặt:

kubectl apply -n argocd -f https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml

Chỉnh svc để có thể truy cập Argo bằng web:

kubectl edit svc argocd-server -n argocd

type ClusterIP >> NodePort

  • Lấy port của Argo để truy cập:

kubectl get svc -n argocd

  1. Login Argo

User: admin

Lấy password của argo:

kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d; echo

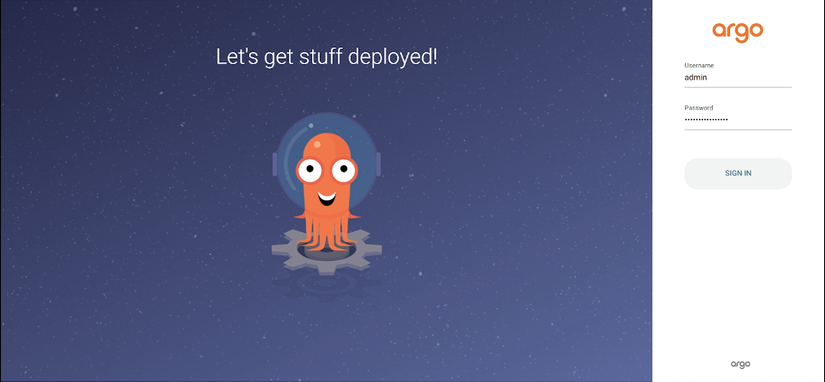

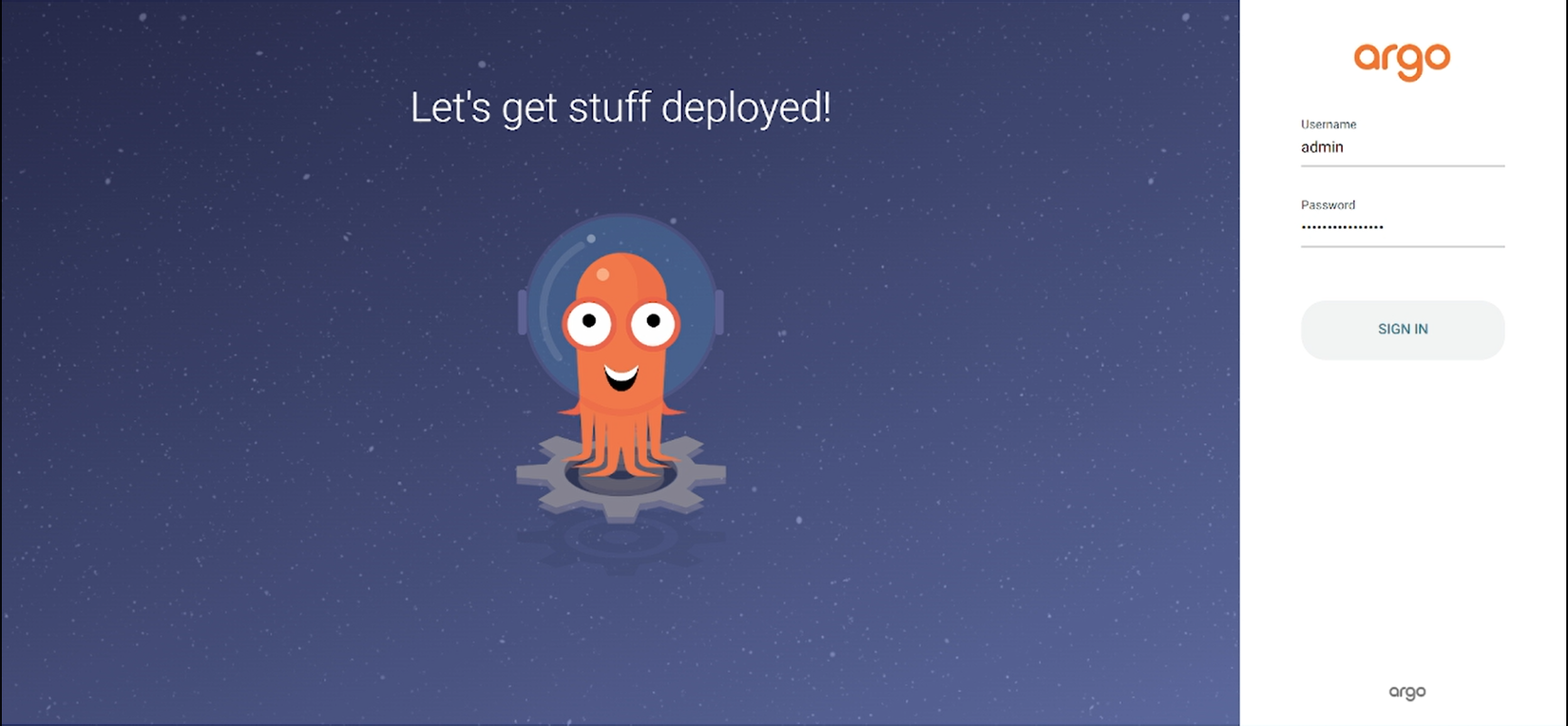

Login bằng web: http://public_ip_control:node_port

ngoài truy cập và làm việc bằng web, mọi người còn có thể làm việc với ArgoCD bằng CLI, tham khảo cài đặt Argo CLI trong file README trên github!

  1. Tạo Job trên Jenkins

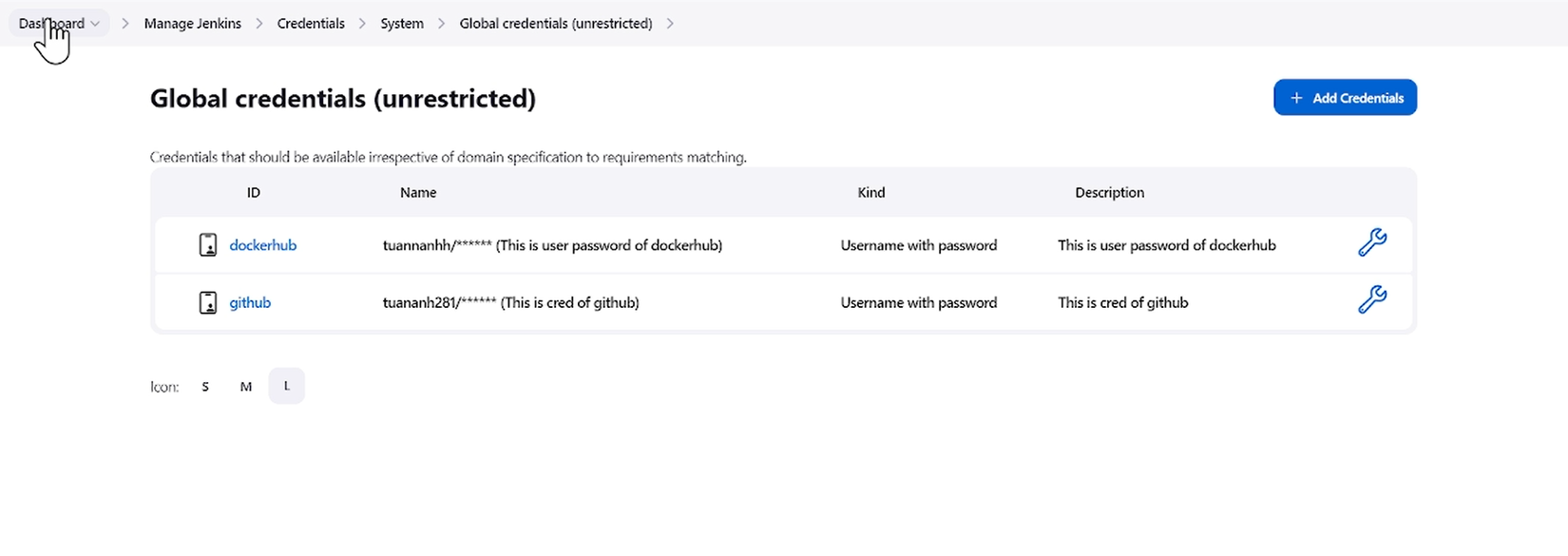

Tạo credentials github và dockerhub

Manage Jenkins -> Manage Credentials -> Global -> Add Credentials

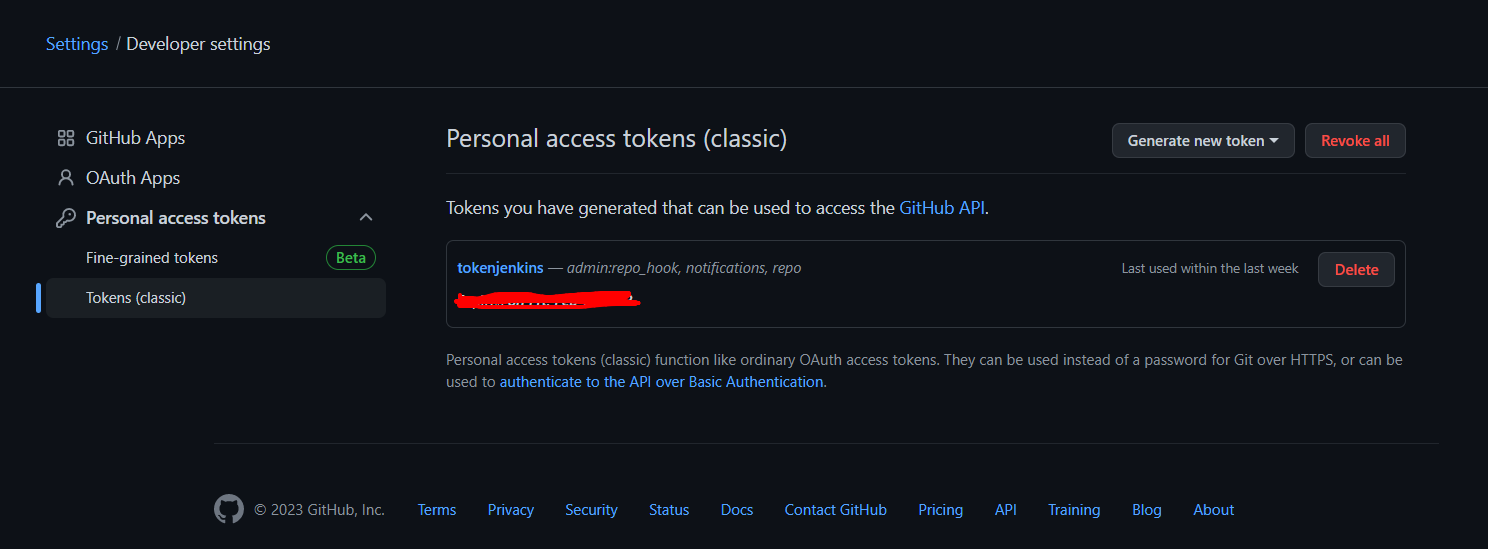

Riêng password của github thì mọi người hãy genarate token của account github và set permision: repo, admin:repo_hook,notifications .

Mọi người hãy fork 2 repo code github này của mình về github của mọi người nhé và nhớ thay đổi github url trong 2 job Jenkins: https://github.com/tuananh281/train-schedule.git https://github.com/tuananh281/deploy-argocd.git

Sau khi fork 2 repo đó về, mọi người hãy chỉnh sửa một vài thông tin trong 2 Jenkinsfile trên cả 2 repo cho khớp vs thông tin mọi người tạo credentials trên Jenkins nhé

Tạo Job 1 build and push image lên dockerhub

Dashboard -> New Item -> Item name ... -> Pipeline -> OK

GitHub project

  Project URL: https://github.com/tuananh281/train-schedule.git
  GitHub hook trigger for GITScm polling

Definition -> Pipeline script from SCM -> Git

  URL Project: https://github.com/tuananh281/train-schedule.git
  branch: main
  Script Path: Jenkinsfile

-> Save

Tạo Job 2 update manifest vào deployment

Dashboard -> New Item -> Item name: update-manifest-github -> Pipeline -> OK

This project is paramesterized -> Add Paramester -> String Paramester

  Name: DOCKERTAG
  Value: latest

Definition -> Pipeline script from SCM -> Git

  URL project: https://github.com/tuananh281/deploy-argocd.git
  branch: main
  Script Path Jenkinsfile

Setup webhook để jenkins có thể trigger mỗi khi repo code bị thay đổi

Truy cập vào github repo ở job 1 -> setting -> Webhooks -> Add webhook

  Payload URL: http://ip_public_jenkins:port/github-webhook/
  Content type: application/json
  Just the push event.

Đây là quy trính CI ( Continuous Integration)

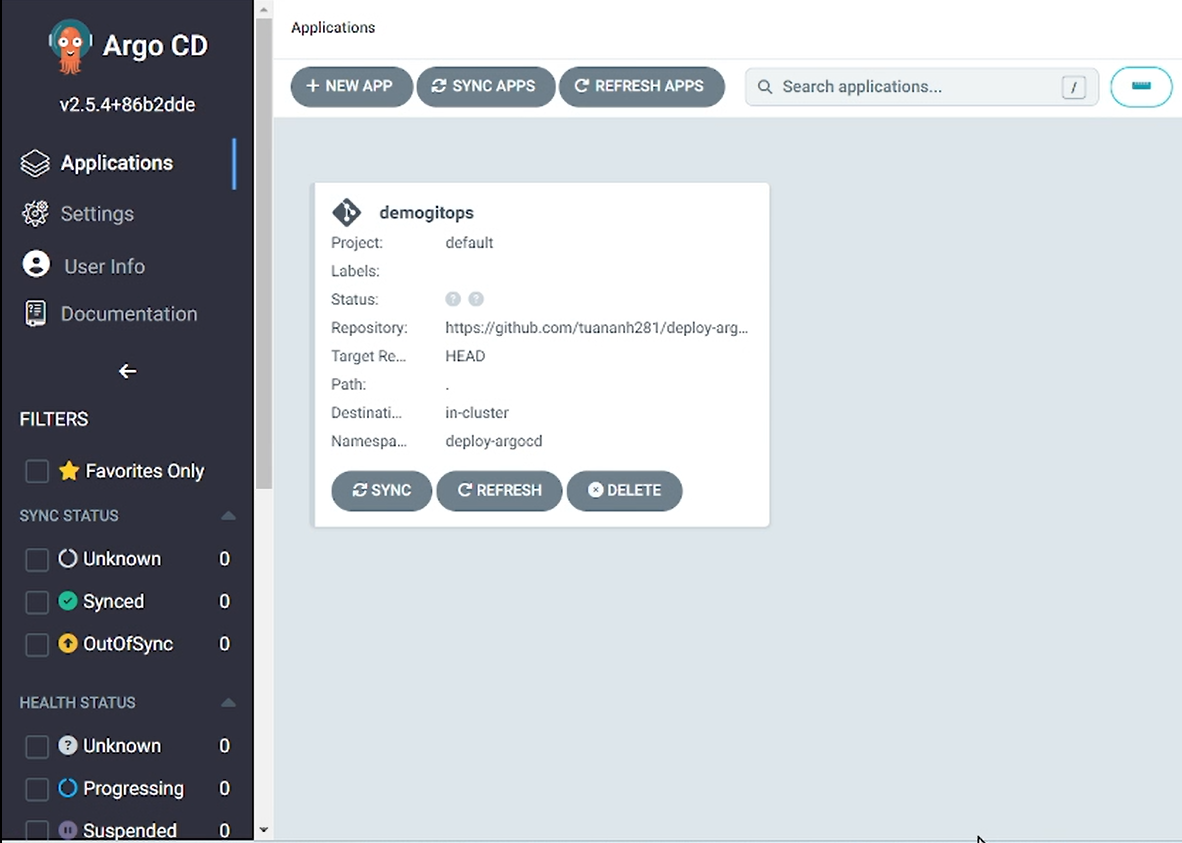

  1. Tạo application trên argocd

Truy cập vào ArgoCD bằng browser

NEW APP -> Thiết lập 1 vài thông tin

  Application Name: demogitops

  Project Name: default

  Sync Policy: Automatic

  Repository URL: https://github.com/tuananh281/deploy-argocd.git

  Path: .

  Cluster URL: ...default.svc

  Namespace: deploy-argocd

  ->Create

  1. Khởi chạy

Sau khi setup khá loằng ngoằng , giờ đến lúc chúng ta nghiệm thu kết quả. Mọi người có thể chọn Build Now trong Job 1 trên Jenkins, hoặc thay đổi một vài thứ gì đó trong code và push lên repo github, khi đó Jenkins sẽ trigger thay đổi của github và sẽ tự động run Job 1. Trong Job1, khi đã build và push image lên dockerhub, bước cuối cùng job1 sẽ build Job 2. Cơ chế mấu chốt ở đây là biến dockertag, nó như là version của image, số version đó sẽ là lần thứ bao nhiêu Job đó chạy, và mỗi lần chạy sẽ là 1 version mới. Job 2 sẽ chạy sau khi nhận được paramester của Job 1 là dockertag, chạy sript để update version mới của image vào trong file deployment.yaml và sẽ push lại lên github repo. Trên ArgoCD, sau một khoảng thời gian, nếu minh nhớ không nhầm khoảng 180s thì Argo sẽ auto sync vs github và deploy file deployment.yaml

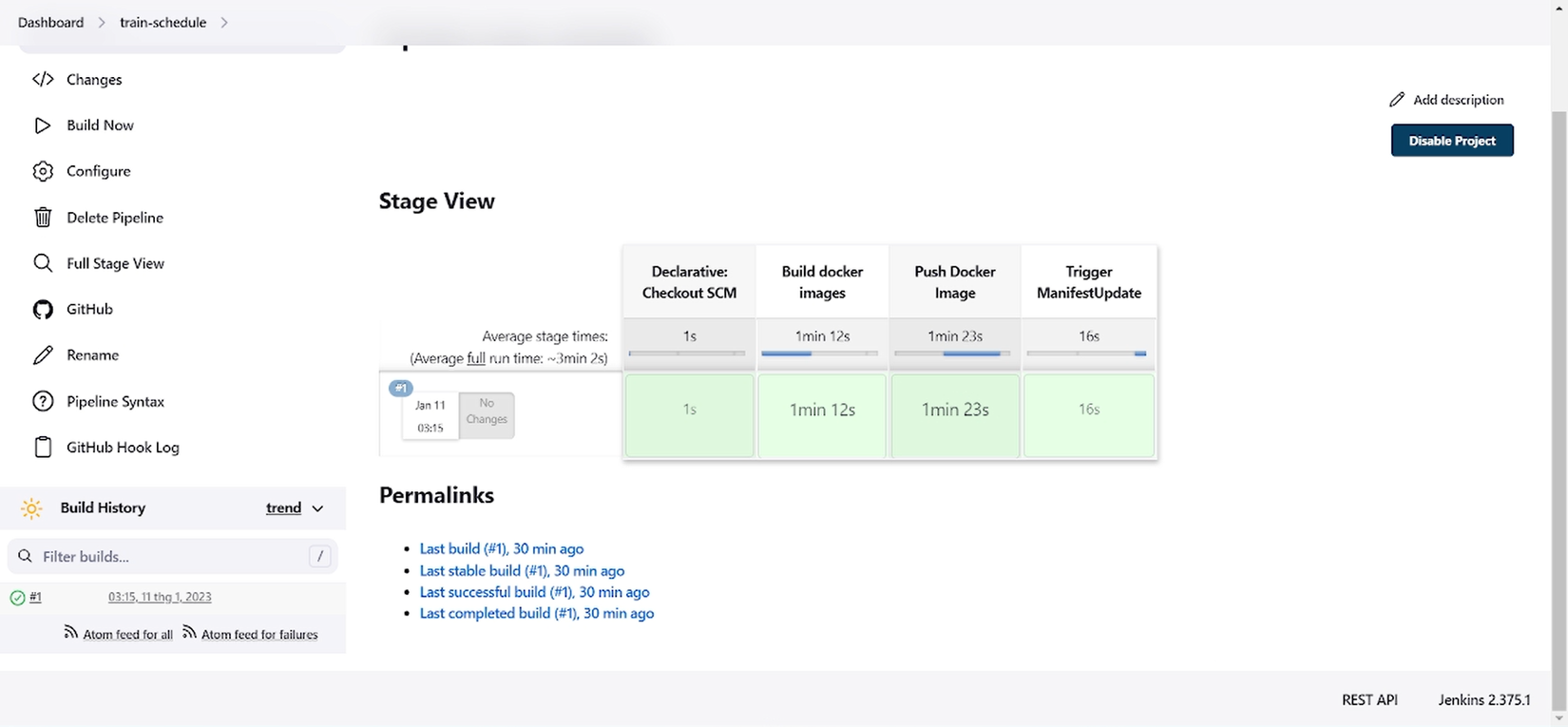

  • Run Job 1:

Mọi người có thể mở cửa sổ console output để xem quá trình Jenkins chạy nhé

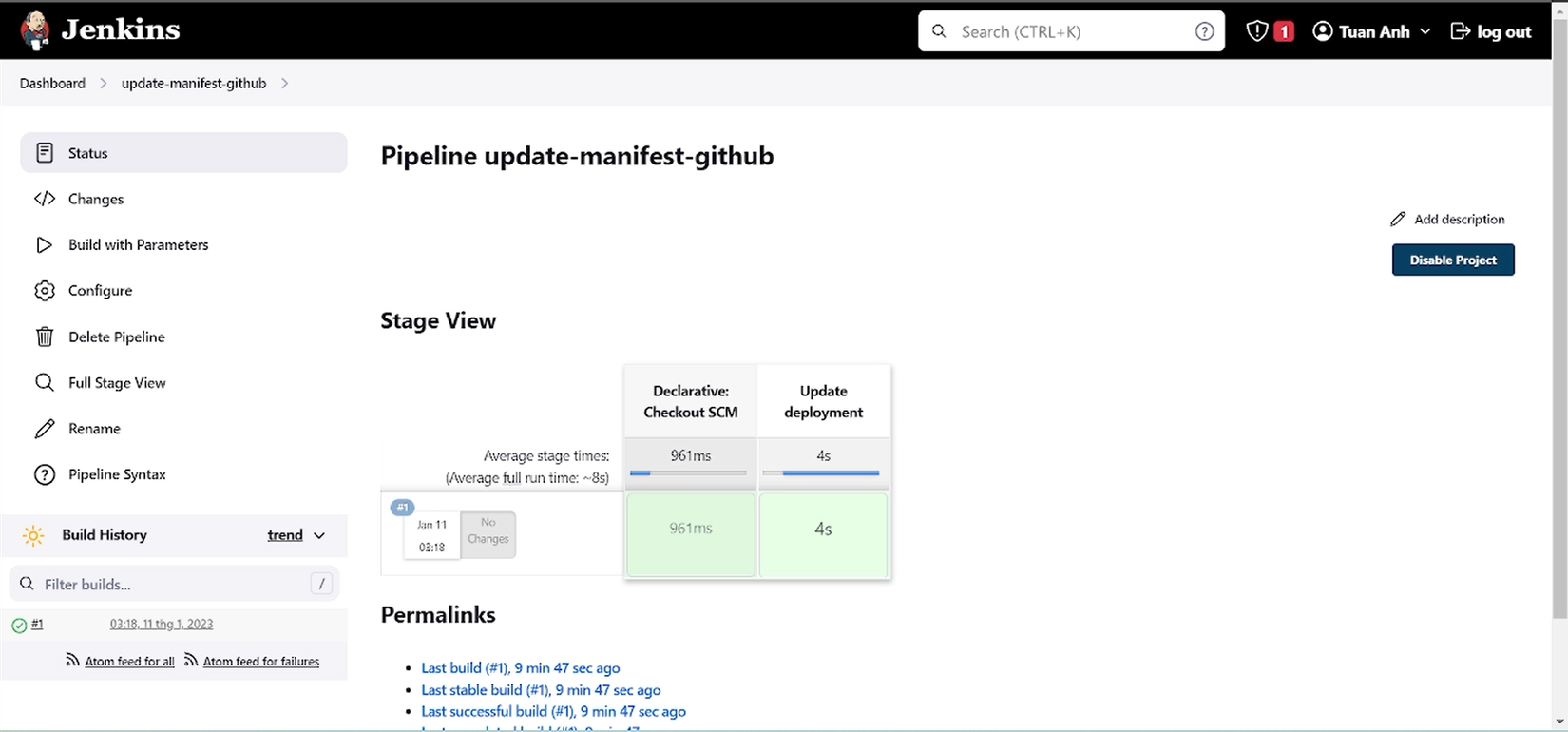

  • Run Job 2:

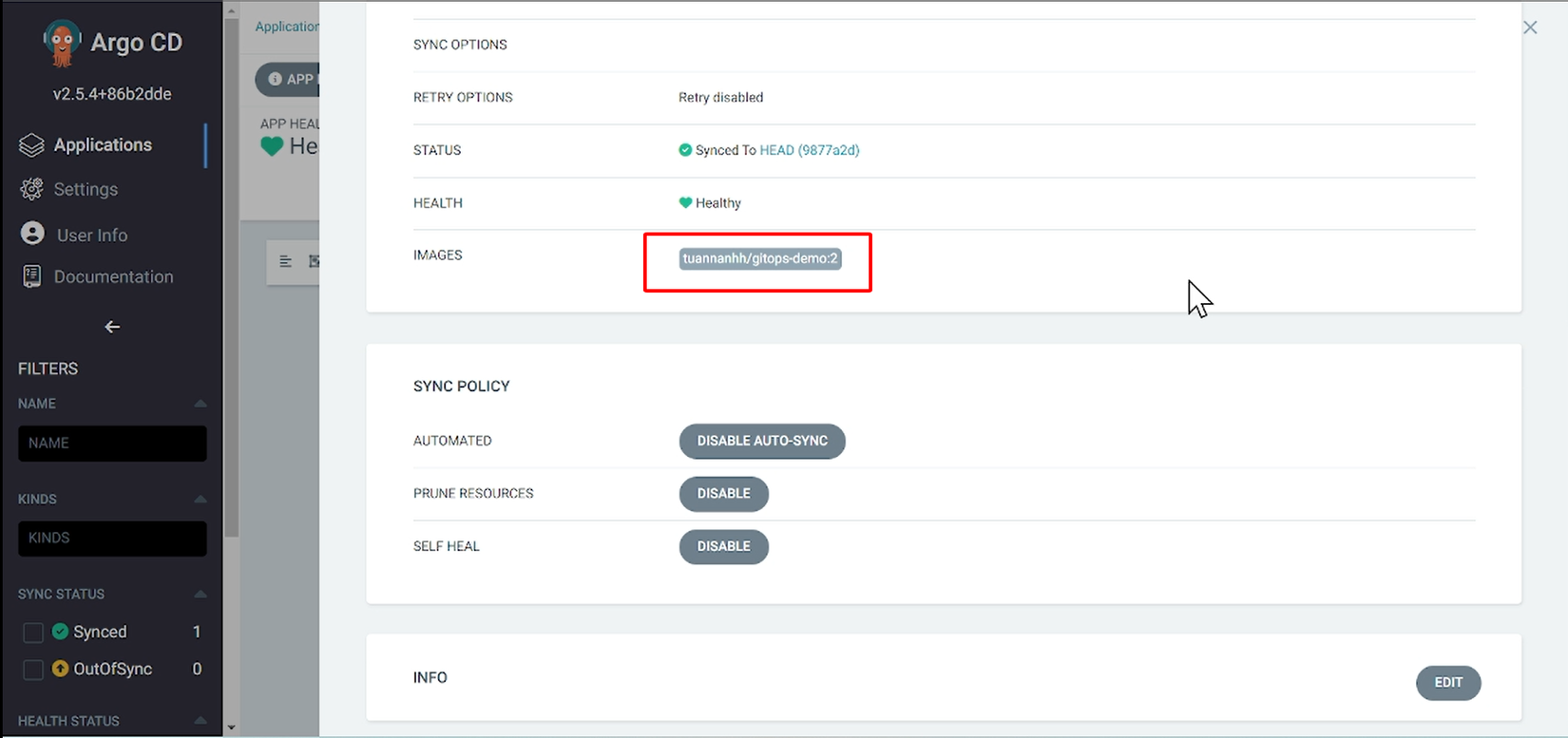

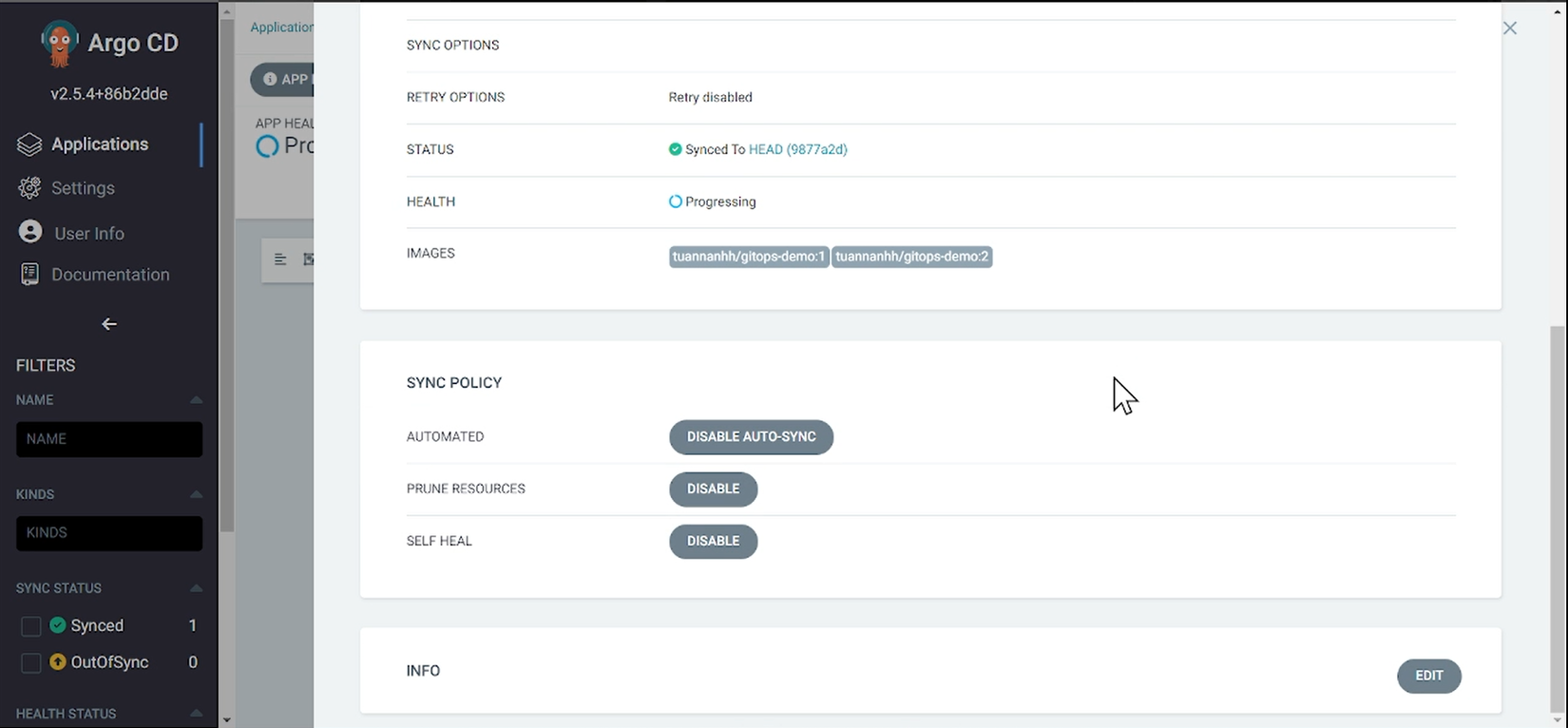

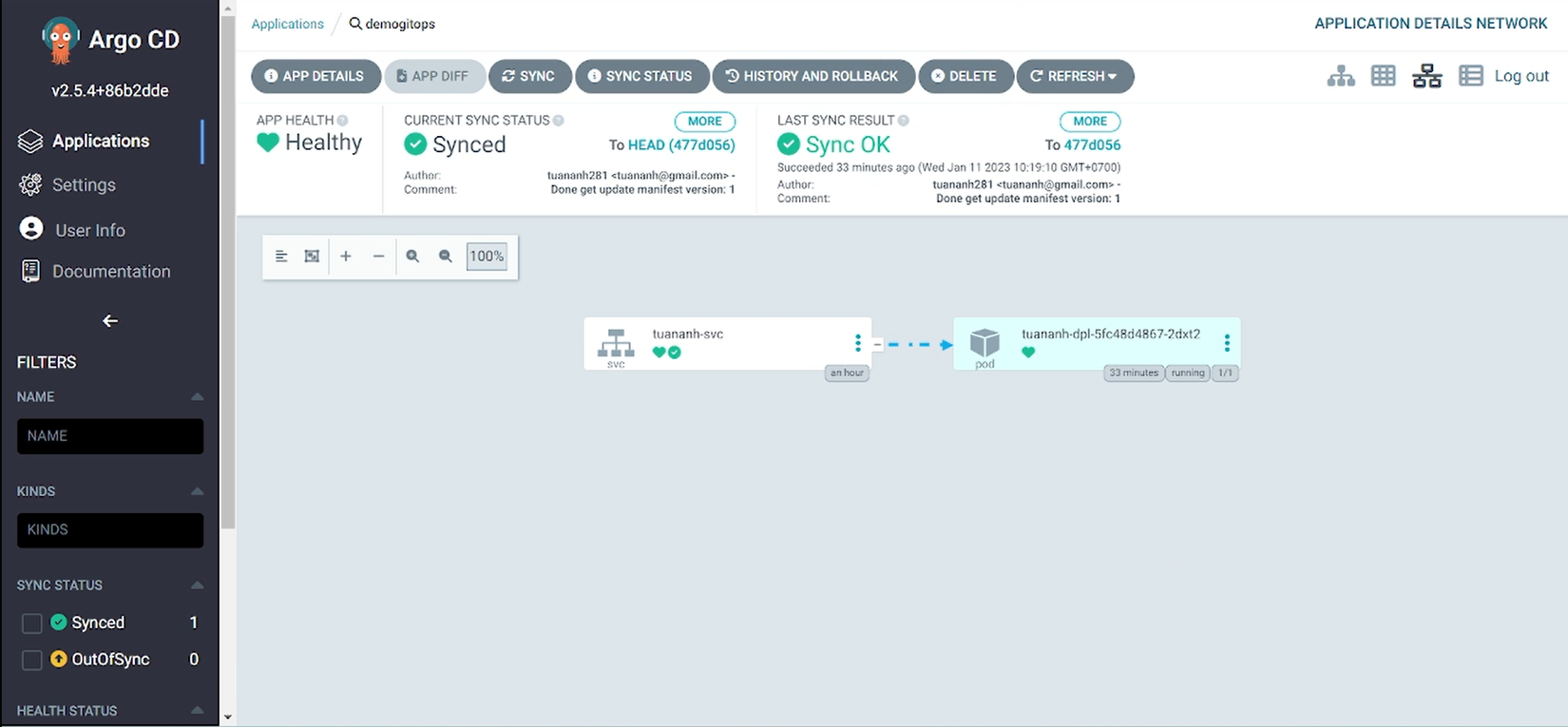

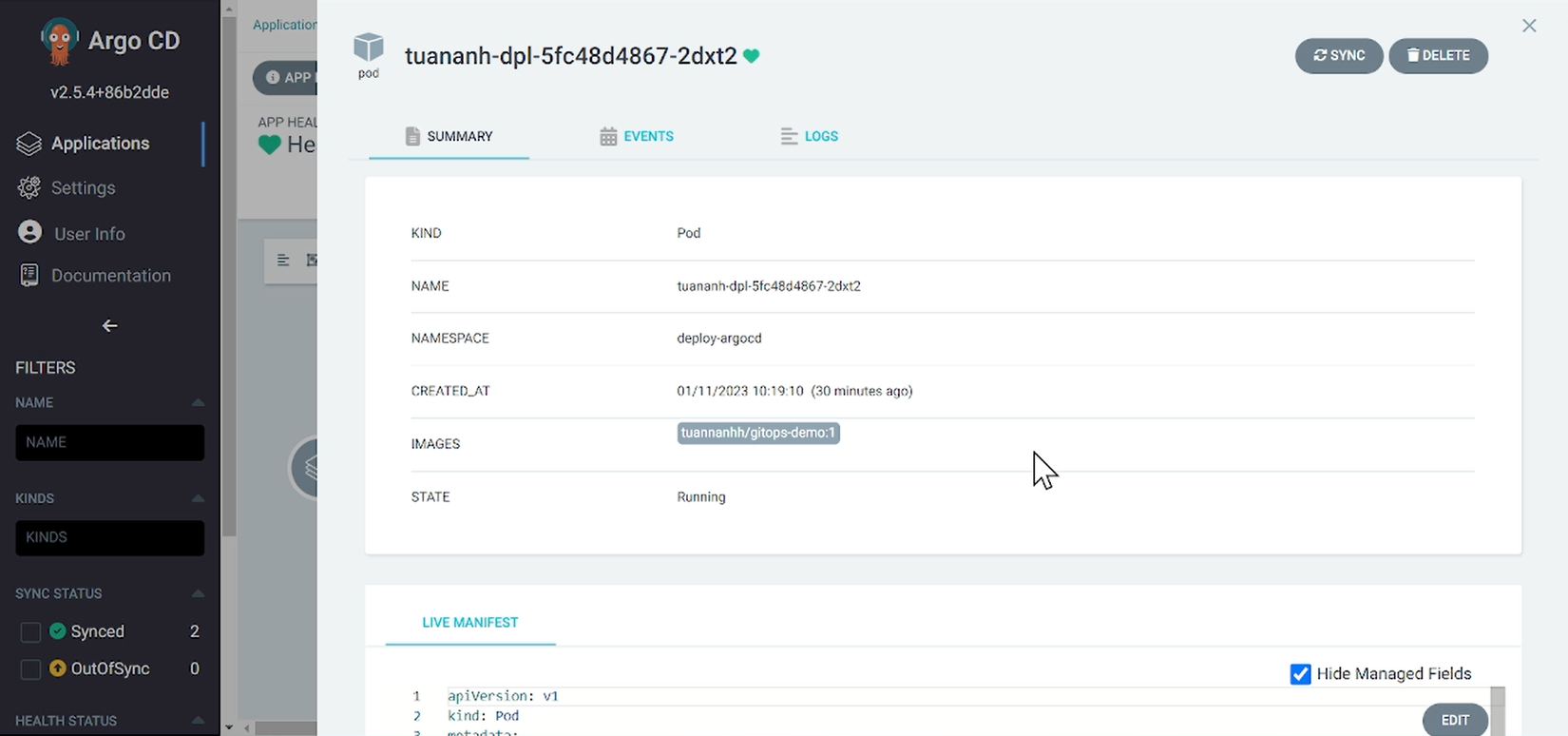

  • ArgoCD auto sync với github repo:

  • Truy cập vào control-plane, lấy port của service mà ta vừa deploy: kubectl get all -n deploy-argocd

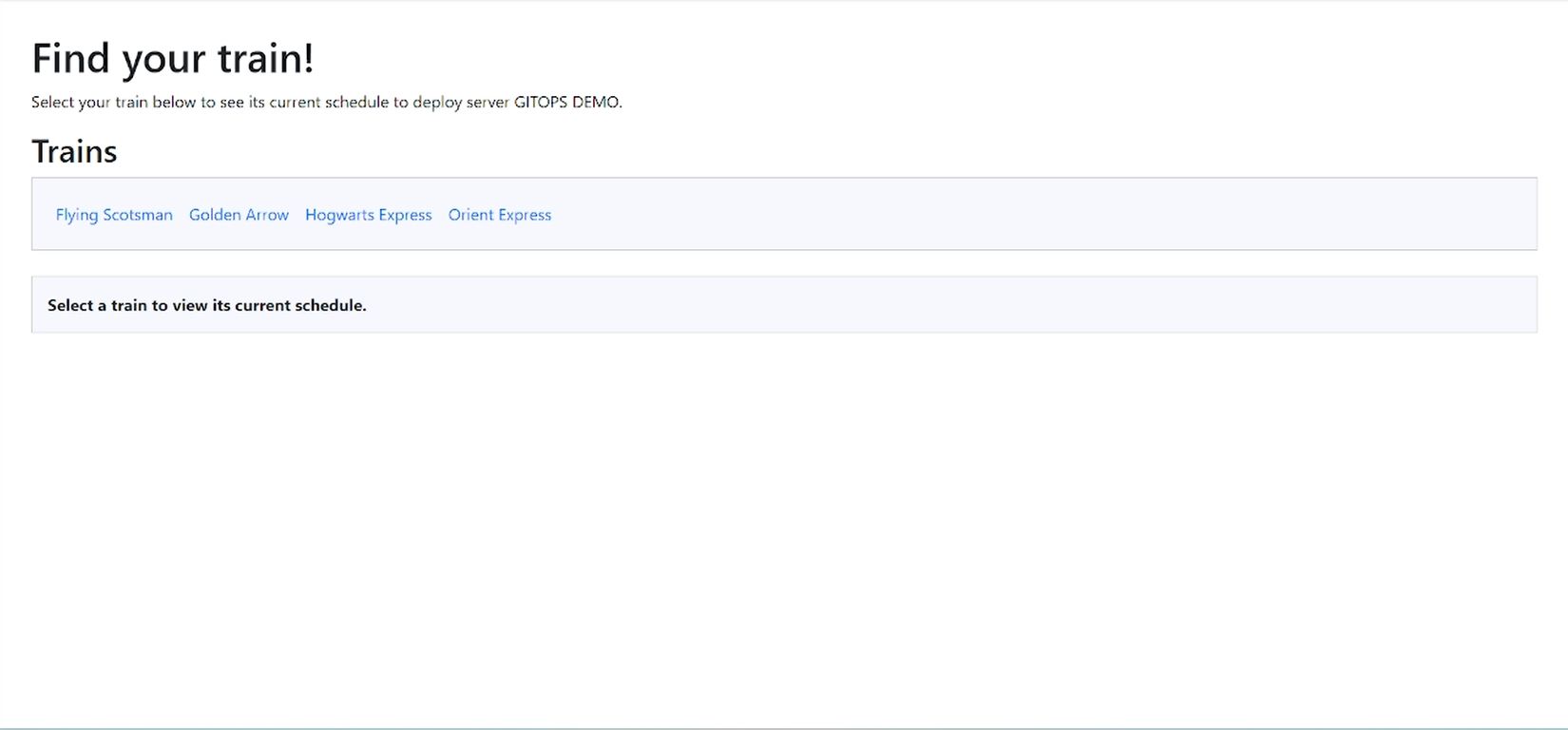

Kết quả:

Mở trình duyệt: http://ip_public_control-plane:port

Thử nghiệm:

Mọi người có thể chỉnh sửa file index.jade trong folder views và commit nó lên github repo:

***Đến đây là hết bài rồi, rất cảm ơn mọi người đã dành thời gian để xem bài viết này của mình, bài này khá cơ bản và mình thấy cũng có rất nhiều hướng dẫn làm dạng lab như này. Chính mình cũng đã tham khảo từ rất nhiều nguồn, để có thể làm được. mỗi người sẽ có cách làm và trình bày khác nhau, mọi người có thể tham khảo rất nhiều bài và tự đưa ra cho mình một con đường đi phù hợp nhé 🤩. Đây là bài viết đầu tiên của mình nên có thể còn nhiều thiếu sót, rất mong có thể nhận được phản hồi của mọi người để mình có thể cải thiện hơn, để trong tương lai mình sẽ có động lưc để chia sẻ nhiều thứ hơn.

THE END.
