[Open Source] #79 - Tiledesk Design Studio: Kiến trúc đồ thị thiết kế Chatbot AI No-code với Angular và RxJS Pipeline
Việc xây dựng một chatbot thông minh không chỉ dừng lại ở việc lập trình các câu lệnh đơn lẻ, mà là thiết kế một luồng hội thoại (Conversational Flow) logic và chặt chẽ. Tiledesk Design Studio xuất hiện như một "kiến trúc sư" cho chatbot, cung cấp một môi trường thiết kế trực quan theo mô hình No-code, giúp bất kỳ ai cũng có thể xây dựng các luồng AI Agent phức tạp chỉ bằng cách kéo thả.
Dưới góc độ kỹ thuật, Tiledesk Design Studio là một Case Study mẫu mực về việc xử lý đồ thị (Graph UI) trên Web, quản lý trạng thái luồng dữ liệu phức tạp bằng Angular và RxJS.
Github: https://github.com/Tiledesk/tiledesk-design-studio
🛠️ 1. Nền tảng công nghệ: Độ ổn định của Enterprise Stack
Tiledesk Design Studio được xây dựng trên nền tảng Angular, nhắm tới sự ổn định và khả năng bảo trì lâu dài cho các dự án quy mô doanh nghiệp:
- Framework (Angular 14+): Tận dụng Ivy compiler và cơ chế Dependency Injection mạnh mẽ để quản lý hàng trăm components hành động (Actions).
- Xử lý đồ thị (Graph-based UI): Dự án không chỉ là các form nhập liệu tĩnh. Nó là một Canvas nơi các "Blocks" (Intents) và "Connectors" (đường nối) được quản lý như các thực thể đồ thị tương tác.
- Giao tiếp thời gian thực: Tích hợp MQTT & WebSockets để đảm bảo tin nhắn và trạng thái hiện diện (presence) được cập nhật tức thì.
- Lưu trữ & Auth: Sử dụng kết hợp Firebase cho các tác vụ lưu trữ/xác thực nhanh và hệ thống Token nội bộ của Tiledesk cho các tác vụ nghiệp vụ.
🏗️ 2. Trụ cột kiến trúc: Tách biệt Logic Khối và Luồng Dữ liệu
Kiến trúc của dự án giải quyết bài toán đồng bộ hóa giữa giao diện thiết kế trực quan và logic thực thi ngầm thông qua:
- Modular Action System: Mỗi hành động của bot (Gửi tin nhắn, Gọi API, GPT Task...) được thiết kế như một module độc lập. Điều này giúp hệ thống dễ dàng mở rộng thêm hàng chục tính năng mới mà không phá vỡ cấu trúc Canvas hiện có.
- Reactive State Management: Sử dụng triệt để RxJS (BehaviorSubjects). Mọi thay đổi trên Canvas (như kéo một đường nối mới) sẽ được phát tán qua các luồng dữ liệu tới các panel điều khiển, đảm bảo tính nhất quán dữ liệu (Single Source of Truth).
- Runtime Configuration: Sử dụng cơ chế
APP_INITIALIZERđể tải cấu hình hệ thống từ file JSON trước khi ứng dụng khởi chạy, giúp việc triển khai (Deployment) cực kỳ linh hoạt giữa các môi trường Staging/Production.
🔄 3. Workflow: Luồng xử lý từ Bản vẽ đến Phản hồi thực tế

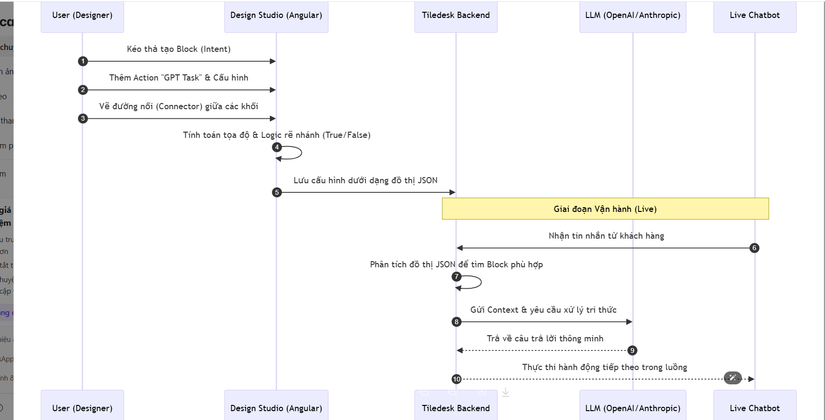

Sơ đồ dưới đây mô tả hành trình từ lúc Designer thiết kế luồng đến khi AI phản hồi khách hàng:
⚡ 4. Các kỹ thuật "Pro-level" trong mã nguồn
- Variable Splitting Engine: Dự án sở hữu bộ máy
TiledeskVarSplittersử dụng kỹ thuật Regex phức tạp để nhận diện và tách các biến động (ví dụ:${user_name}) ngay trong văn bản thô, giúp cá nhân hóa hội thoại. - Visual Connectivity Logic: Kỹ thuật xử lý các "điểm neo" (anchors) trên Canvas để vẽ đường nối (Connectors) linh hoạt giữa các khối, tự động tính toán lại vị trí khi người dùng di chuyển các Block.
- White-labeling Engine: Thông qua
BrandResources, Tiledesk cho phép thay đổi toàn bộ Logo, màu sắc và giao diện Studio dựa trên cấu hình từ Server, hỗ trợ tuyệt vời cho các đối tác muốn đóng gói lại sản phẩm (Rebranding). - AI Token Management: Hệ thống có cơ chế quản lý "Token Multiplier" để tính toán và giới hạn chi phí sử dụng cho từng mô hình AI khác nhau ngay trong quá trình thiết kế.
⚖️ 5. So sánh chiến lược
| Tiêu chí | Tiledesk Studio | Voiceflow / Botpress | Custom Code (Node.js) |
|---|---|---|---|
| Loại hình | Open Source (Toàn quyền) | Closed Source (SaaS) | Tự xây dựng |
| Tốc độ thiết kế | Rất nhanh (Kéo thả) | Rất nhanh | Chậm (Phải code luồng) |
| Khả năng mở rộng | Tuyệt đối (Sửa được lõi) | Bị giới hạn bởi nền tảng | Cao nhất |
| Hỗ trợ AI | Đa nền tảng (Agnostic) | Có sẵn AI riêng | Phải tự tích hợp từng cái |
✅ Kết luận: Tại sao Tiledesk Design Studio là mẫu hình lý tưởng?
Dự án này là minh chứng cho việc No-code không có nghĩa là đơn giản. Để tạo ra một trải nghiệm kéo thả mượt mà cho người dùng, các kỹ sư Tiledesk đã phải giải quyết những bài toán hóc búa về quản lý trạng thái đồ thị và đồng bộ hóa dữ liệu thời gian thực.
Đối với các kỹ sư Frontend, nghiên cứu dự án này sẽ giúp bạn hiểu sâu về:
- Cách xây dựng ứng dụng Graph-based UI chuyên nghiệp bằng Angular.
- Kỹ thuật xử lý Reactive Programming với RxJS quy mô lớn.
- Tư duy thiết kế hệ thống có khả năng tùy biến thương hiệu (White-labeling).
Hy vọng bản phân tích này mang lại cho bạn những góc nhìn giá trị về kiến trúc AI Studio hiện đại. Đừng quên Upvote và Follow để theo dõi những bài phân tích mã nguồn tiếp theo nhé!
