Deploy Air-viewer trên kubernetes sử dụng nginx ingress

Ở phần trước mình đã deploy nginx, cùng các service như tea hay coffee, đến phần này mình sẽ deploy 1 ứng dụng web có hệ thống được miêu tả như hình trên, phần sensor thì mình sẽ không làm chi tiết, các bạn có thể tham khảo tại đây hoặc qua github. Chúng ta có các services như Flask, mysql, nuxt.js được định tuyến chung với nginx-ingress sau đó sử dụng luôn worker node làm domain, loadbalancer. Dự án đo nồng độ ô nhiễm bụi trong không khí này cũng được xây dựng microservices các bạn có thể tham khảo tại đây https://github.com/sun-asterisk-research/air-viewer

CleanUp phần trước

# xóa service
kubectl delete service coffee-svc tea-svc
# xóa các deployment
kubectl delete deployment coffee tea
# xóa các ingress của các services
kubectl delete ingress cafe-ingress
# xóa các secret của ingress
kubectl delete secret cafe-secret

Clone Project Air-viewer

git clone https://github.com/sun-asterisk-research/air-viewer.git

Install đối với các bạn chưa đọc bài trước

Ở phần trước mình đã cài đặt kubernetes-ingress nên mình sẽ đi nhanh phần này nếu các bạn chưa cài đặt kubernetes-ingress. Từ giờ trở đi mặc định các câu lệnh thực thi trên master node thôi

# vào thư mục install
cd air-viewer/kubernetes/nginx-ingress/install

Create a Namespace, a SA, the Default Secret, the Customization Config Map, and Custom Resource Definitions

kubectl apply -f ns-and-sa.yaml

Tạo một secret với chứng chỉ TLS và key cho server mặc định NGINX:

kubectl apply -f default-server-secret.yaml

Tạo một config map cho tùy biến NGINX configuration

kubectl apply -f nginx-config.yaml

Tạo custom resource definitions cho VirtualServer và VirtualServerRoute

kubectl apply -f custom-resource-definitions.yaml

Configure RBAC

kubectl apply -f rbac.yaml

Deploy the Ingress Controller

kubectl apply -f nginx-ingress.yaml

Config Air-viewer

Create Namespaces

kubectl create namespace air-viewer

Deploy Mysql

Về deploy mysql chúng ta cần persistent Volume nơi chưa database, secret chứa các password của root và user name để che dấu password tránh người khác cùng quản lý các services khác đọc được thông qua câu lệnh describe deployment của mysql. Cuối cùng là các file chứa service và deployment

cd air-viewer/kubernetes/mysql

Secret

echo -n "root" | base64

ouput: cm9vdA==

apiVersion: v1
kind: Secret
metadata:
  name: mysql-secrets
  namespace: air-viewer
type: Opaque
data:
  ROOT_PASSWORD: cm9vdA==
---
apiVersion: v1
kind: Secret
metadata:
  name: mysql-pass-non-root
  namespace: air-viewer
type: Opaque
data:
  ROOT_PASSWORD: ZXhhbXBsZQ==

kubectl apply -f secret.yaml

Chúng ta có thể liệt kê các secret trong namespace air-viewer

kubectl get secret -n air-viewer

Output:

NAME                  TYPE                                  DATA   AGE
default-token-p6j5h   kubernetes.io/service-account-token   3      105m
mysql-pass-non-root   Opaque                                1      3m54s
mysql-secrets         Opaque                                1      3m54s

mô tả hiển thị thông tin của secret mysql-secrets, tương tự mysql-pass-non-root

kubectl describe secret mysql-secrets -n air-viewer

Output:

Name:         mysql-secrets
Namespace:    air-viewer
Labels:       <none>
Annotations:
Type:         Opaque

Data
====
ROOT_PASSWORD:  4 bytes

Persistent Storage

Container là một cấu trúc ephemeral. Mọi thay đổi đối với container đang chạy sẽ bị mất dữ liệu khi container stop. Vì đó, container sẽ không phù hợp cho cơ sở dữ liệu lưu trữ, chúng ta bắt buộc phải sử dụng volume store để mount với các pod của mysql

# tạo kho 2Gi trống
apiVersion: v1
kind: PersistentVolume
metadata:
  name: mysql-pv-volume
  namespace: air-viewer
  labels:
    type: local
spec:
  storageClassName: manual
  capacity:
    storage: 2Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/mnt/data"
---
# mysql sẽ sử dụng mysql-pv-claim thông qua deployment
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mysql-pv-claim
  namespace: air-viewer
spec:
  storageClassName: manual
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi

kubectl apply -f persistentVolume.yaml

Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mysql
  labels:
    app: mysql
  namespace: air-viewer
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mysql
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - image: mysql:5.7
        name: mysql
        env:
        - name: MYSQL_ROOT_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mysql-secrets
              key: ROOT_PASSWORD
        - name: TZ
          value: Asia/Ho_Chi_Minh
        - name: MYSQL_DATABASE
          value: air_viewer
        - name: MYSQL_USER
          value: example
        - name: MYSQL_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mysql-pass-non-root
              key: ROOT_PASSWORD
        ports:
        - containerPort: 3306
          name: mysql
        volumeMounts:
        - name: mysql-persistent-storage
          mountPath: /var/lib/mysql
      volumes:
        - name: mysql-persistent-storage
          persistentVolumeClaim:
            claimName: mysql-pv-claim

Như trên có thể thấy việc mapping giữa deployment với secret và mysql-pv-claim

kubectl apply -f deployment.yaml

Kiểm tra trạng thái của deployment mysql

kubectl describe deployment mysql -n air-viewer

output:

Name:               mysql
Namespace:          air-viewer
CreationTimestamp:  Mon, 17 Feb 2020 06:19:55 +0000
Labels:             app=mysql
Annotations:        deployment.kubernetes.io/revision: 1
                    kubectl.kubernetes.io/last-applied-configuration:
                      {"apiVersion":"apps/v1","kind":"Deployment","metadata":{"annotations":{},"labels":{"app":"mysql"},"name":"mysql","namespace":"air-viewer"}...
Selector:           app=mysql
Replicas:           1 desired | 1 updated | 1 total | 1 available | 0 unavailable
StrategyType:       Recreate
MinReadySeconds:    0
Pod Template:
  Labels:  app=mysql
  Containers:
   mysql:
    Image:      mysql:5.7
    Port:       3306/TCP
    Host Port:  0/TCP
    Environment:
      MYSQL_ROOT_PASSWORD:  <set to the key 'ROOT_PASSWORD' in secret 'mysql-secrets'>  Optional: false
      TZ:                   Asia/Ho_Chi_Minh
      MYSQL_DATABASE:       air_viewer
      MYSQL_USER:           example
      MYSQL_PASSWORD:       <set to the key 'ROOT_PASSWORD' in secret 'mysql-pass-non-root'>  Optional: false
    Mounts:
      /var/lib/mysql from mysql-persistent-storage (rw)
  Volumes:
   mysql-persistent-storage:
    Type:       PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace)
    ClaimName:  mysql-pv-claim
    ReadOnly:   false
Conditions:
  Type           Status  Reason
  ----           ------  ------
  Available      True    MinimumReplicasAvailable
  Progressing    True    NewReplicaSetAvailable
OldReplicaSets:  <none>
NewReplicaSet:   mysql-6454669767 (1/1 replicas created)
Events:
  Type    Reason             Age   From                   Message
  ----    ------             ----  ----                   -------
  Normal  ScalingReplicaSet  99s   deployment-controller  Scaled up replica set mysql-6454669767 to 1

Truy cập môi trường bên trong của pods được tạo

kubectl get pods -n air-viewer

output:

NAME                     READY   STATUS    RESTARTS   AGE
mysql-6454669767-7md6f   1/1     Running   0          6m18s

 kubectl exec -it mysql-6454669767-7md6f bash -n air-viewer

output:

root@mysql-6454669767-7md6f:/# mysql -u root -p
password: root (đã được mã hóa ở trên) là truy cập được mysql

Service

Dựng service cho các pod(s)

apiVersion: v1
kind: Service
metadata:
  name: mysql
  namespace: air-viewer
  labels:
    app: mysql
spec:
  type: ClusterIP
  ports:
    - port: 3306
  selector:
    app: mysql

kubectl apply -f service.yaml

Kiểm tra lại:

kubectl describe svc mysql -n air-viewer

output:

Name:              mysql
Namespace:         air-viewer
Labels:            app=mysql
Annotations:       kubectl.kubernetes.io/last-applied-configuration:
                     {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"labels":{"app":"mysql"},"name":"mysql","namespace":"air-viewer"},"spec":...
Selector:          app=mysql
Type:              ClusterIP
IP:                10.108.61.223
Port:              <unset>  3306/TCP
TargetPort:        3306/TCP
Endpoints:         10.244.1.3:3306
Session Affinity:  None
Events:            <none>

Deploy Backend (Flask, UWSGI)

Deployment

cd air-viewer/kubernetes/backend

apiVersion: apps/v1
kind: Deployment
metadata:
  name: backend-air-viewer
  labels:
    app: backend-air-viewer
  namespace: air-viewer
spec:
  replicas: 2
  selector:
    matchLabels:
      app: backend-air-viewer
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: backend-air-viewer
    spec:
      containers:
      - image: quanghung97/backend-air-viewer:v1
        imagePullPolicy: Always
        name: backend-air-viewer
        env:
          - name: DB_HOST
            value: mysql:3306
          - name: DB_DATABASE
            value: air_viewer
          - name: DB_USERNAME
            value: example
          - name: DB_PASSWORD
            valueFrom:
                secretKeyRef:
                  name: mysql-pass-non-root
                  key: ROOT_PASSWORD
        ports:
        - containerPort: 80
          protocol: TCP

Deploy này sẽ kết hợp với secret user, password đã tạo trước đó.

kubectl apply -f deployment.yaml

Kiểm tra:

kubectl describe deployment backend-air-viewer -n air-viewer

output:

Name:               backend-air-viewer
Namespace:          air-viewer
CreationTimestamp:  Mon, 17 Feb 2020 06:53:19 +0000
Labels:             app=backend-air-viewer
Annotations:        deployment.kubernetes.io/revision: 1
                    kubectl.kubernetes.io/last-applied-configuration:
                      {"apiVersion":"apps/v1","kind":"Deployment","metadata":{"annotations":{},"labels":{"app":"backend-air-viewer"},"name":"backend-air-viewer"...
Selector:           app=backend-air-viewer
Replicas:           2 desired | 2 updated | 2 total | 2 available | 0 unavailable
StrategyType:       Recreate
MinReadySeconds:    0
Pod Template:
  Labels:  app=backend-air-viewer
  Containers:
   backend-air-viewer:
    Image:      quanghung97/backend-air-viewer:v1
    Port:       80/TCP
    Host Port:  0/TCP
    Environment:
      DB_HOST:      mysql:3306
      DB_DATABASE:  air_viewer
      DB_USERNAME:  example
      DB_PASSWORD:  <set to the key 'ROOT_PASSWORD' in secret 'mysql-pass-non-root'>  Optional: false
    Mounts:         <none>
  Volumes:          <none>
Conditions:
  Type           Status  Reason
  ----           ------  ------
  Available      True    MinimumReplicasAvailable
  Progressing    True    NewReplicaSetAvailable
OldReplicaSets:  <none>
NewReplicaSet:   backend-air-viewer-69dd45dfbd (2/2 replicas created)
Events:
  Type    Reason             Age   From                   Message
  ----    ------             ----  ----                   -------
  Normal  ScalingReplicaSet  2m3s  deployment-controller  Scaled up replica set backend-air-viewer-69dd45dfbd to 2

Service

apiVersion: v1
kind: Service
metadata:
  name: backend-air-viewer
  namespace: air-viewer
  labels:
    app: backend-air-viewer
spec:
  selector:
    app: backend-air-viewer
  ports:
   -  protocol: TCP
      port: 80
      targetPort: 80

kubectl apply -f service.yaml

Deploy Frontend (Nuxt.js)

cd air-viewer/kubernetes/frontend

Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend-air-viewer
  labels:
    app: frontend-air-viewer
  namespace: air-viewer
spec:
  replicas: 3
  selector:
    matchLabels:
      app: frontend-air-viewer
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: frontend-air-viewer
    spec:
      containers:
      - image: quanghung97/frontend-air-viewer:framgia2c
        imagePullPolicy: Always
        name: frontend-air-viewer
        ports:
        - containerPort: 3000
          protocol: TCP
        env:
        - name: TZ
          value: Asia/Ho_Chi_Minh

kubectl apply -f deployment.yaml

Service

apiVersion: v1
kind: Service
metadata:
  name: frontend-air-viewer
  namespace: air-viewer
  labels:
    app: frontend-air-viewer
spec:
  selector:
    app: frontend-air-viewer
  type: ClusterIP
  ports:
    - protocol: TCP
      port: 80
      targetPort: 3000

kubectl apply -f service.yaml

Kiểm tra:

kubectl describe deployment frontend-air-viewer -n air-viewer

Output:

Name:               frontend-air-viewer
Namespace:          air-viewer
CreationTimestamp:  Mon, 17 Feb 2020 06:59:19 +0000
Labels:             app=frontend-air-viewer
Annotations:        deployment.kubernetes.io/revision: 1
                    kubectl.kubernetes.io/last-applied-configuration:
                      {"apiVersion":"apps/v1","kind":"Deployment","metadata":{"annotations":{},"labels":{"app":"frontend-air-viewer"},"name":"frontend-air-viewe...
Selector:           app=frontend-air-viewer
Replicas:           3 desired | 3 updated | 3 total | 3 available | 0 unavailable
StrategyType:       Recreate
MinReadySeconds:    0
Pod Template:
  Labels:  app=frontend-air-viewer
  Containers:
   frontend-air-viewer:
    Image:      quanghung97/frontend-air-viewer:framgia2c
    Port:       3000/TCP
    Host Port:  0/TCP
    Environment:
      TZ:    Asia/Ho_Chi_Minh
    Mounts:  <none>
  Volumes:   <none>
Conditions:
  Type           Status  Reason
  ----           ------  ------
  Available      True    MinimumReplicasAvailable
  Progressing    True    NewReplicaSetAvailable
OldReplicaSets:  <none>
NewReplicaSet:   frontend-air-viewer-67d5dd75c7 (3/3 replicas created)
Events:
  Type    Reason             Age   From                   Message
  ----    ------             ----  ----                   -------
  Normal  ScalingReplicaSet  88s   deployment-controller  Scaled up replica set frontend-air-viewer-67d5dd75c7 to 3

Ingress controller config

Sơ sơ về VirtualServer: VirtualServer để định cấu hình cân bằng tải cho một tên miền

Ở phần này mình có chút yêu cầu về Virtual server route và virtual server tìm hiểu thêm ở đây

cd air-viewer/kubernetes/nginx-ingress

Secret DNS framgia2c.mylabserver.com

apiVersion: v1
kind: Secret
metadata:
  name: air-viewer-secret
  namespace: air-viewer
type: Opaque
data:
  # change this to your crt and key with your DNS
  tls.crt: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSURMakNDQWhZQ0NRREFPRjl0THNhWFdqQU5CZ2txaGtpRzl3MEJBUXNGQURCYU1Rc3dDUVlEVlFRR0V3SlYKVXpFTE1Ba0dBMVVFQ0F3Q1EwRXhJVEFmQmdOVkJBb01HRWx1ZEdWeWJtVjBJRmRwWkdkcGRITWdVSFI1SUV4MApaREViTUJrR0ExVUVBd3dTWTJGbVpTNWxlR0Z0Y0d4bExtTnZiU0FnTUI0WERURTRNRGt4TWpFMk1UVXpOVm9YCkRUSXpNRGt4TVRFMk1UVXpOVm93V0RFTE1Ba0dBMVVFQmhNQ1ZWTXhDekFKQmdOVkJBZ01Ba05CTVNFd0h3WUQKVlFRS0RCaEpiblJsY201bGRDQlhhV1JuYVhSeklGQjBlU0JNZEdReEdUQVhCZ05WQkFNTUVHTmhabVV1WlhoaApiWEJzWlM1amIyMHdnZ0VpTUEwR0NTcUdTSWIzRFFFQkFRVUFBNElCRHdBd2dnRUtBb0lCQVFDcDZLbjdzeTgxCnAwanVKL2N5ayt2Q0FtbHNmanRGTTJtdVpOSzBLdGVjcUcyZmpXUWI1NXhRMVlGQTJYT1N3SEFZdlNkd0kyaloKcnVXOHFYWENMMnJiNENaQ0Z4d3BWRUNyY3hkam0zdGVWaVJYVnNZSW1tSkhQUFN5UWdwaW9iczl4N0RsTGM2SQpCQTBaalVPeWwwUHFHOVNKZXhNVjczV0lJYTVyRFZTRjJyNGtTa2JBajREY2o3TFhlRmxWWEgySTVYd1hDcHRDCm42N0pDZzQyZitrOHdnemNSVnA4WFprWldaVmp3cTlSVUtEWG1GQjJZeU4xWEVXZFowZXdSdUtZVUpsc202OTIKc2tPcktRajB2a29QbjQxRUUvK1RhVkVwcUxUUm9VWTNyemc3RGtkemZkQml6Rk8yZHNQTkZ4MkNXMGpYa05MdgpLbzI1Q1pyT2hYQUhBZ01CQUFFd0RRWUpLb1pJaHZjTkFRRUxCUUFEZ2dFQkFLSEZDY3lPalp2b0hzd1VCTWRMClJkSEliMzgzcFdGeW5acS9MdVVvdnNWQTU4QjBDZzdCRWZ5NXZXVlZycTVSSWt2NGxaODFOMjl4MjFkMUpINnIKalNuUXgrRFhDTy9USkVWNWxTQ1VwSUd6RVVZYVVQZ1J5anNNL05VZENKOHVIVmhaSitTNkZBK0NuT0Q5cm4yaQpaQmVQQ0k1ckh3RVh3bm5sOHl3aWozdnZRNXpISXV5QmdsV3IvUXl1aTlmalBwd1dVdlVtNG52NVNNRzl6Q1Y3ClBwdXd2dWF0cWpPMTIwOEJqZkUvY1pISWc4SHc5bXZXOXg5QytJUU1JTURFN2IvZzZPY0s3TEdUTHdsRnh2QTgKN1dqRWVxdW5heUlwaE1oS1JYVmYxTjM0OWVOOThFejM4Zk9USFRQYmRKakZBL1BjQytHeW1lK2lHdDVPUWRGaAp5UkU9Ci0tLS0tRU5EIENFUlRJRklDQVRFLS0tLS0K
  tls.key: LS0tLS1CRUdJTiBSU0EgUFJJVkFURSBLRVktLS0tLQpNSUlFb3dJQkFBS0NBUUVBcWVpcCs3TXZOYWRJN2lmM01wUHJ3Z0pwYkg0N1JUTnBybVRTdENyWG5LaHRuNDFrCkcrZWNVTldCUU5semtzQndHTDBuY0NObzJhN2x2S2wxd2k5cTIrQW1RaGNjS1ZSQXEzTVhZNXQ3WGxZa1YxYkcKQ0pwaVJ6ejBza0lLWXFHN1BjZXc1UzNPaUFRTkdZMURzcGRENmh2VWlYc1RGZTkxaUNHdWF3MVVoZHErSkVwRwp3SStBM0kreTEzaFpWVng5aU9WOEZ3cWJRcCt1eVFvT05uL3BQTUlNM0VWYWZGMlpHVm1WWThLdlVWQ2cxNWhRCmRtTWpkVnhGbldkSHNFYmltRkNaYkp1dmRySkRxeWtJOUw1S0Q1K05SQlAvazJsUkthaTAwYUZHTjY4NE93NUgKYzMzUVlzeFR0bmJEelJjZGdsdEkxNURTN3lxTnVRbWF6b1Z3QndJREFRQUJBb0lCQVFDUFNkU1luUXRTUHlxbApGZlZGcFRPc29PWVJoZjhzSStpYkZ4SU91UmF1V2VoaEp4ZG01Uk9ScEF6bUNMeUw1VmhqdEptZTIyM2dMcncyCk45OUVqVUtiL1ZPbVp1RHNCYzZvQ0Y2UU5SNThkejhjbk9SVGV3Y290c0pSMXBuMWhobG5SNUhxSkpCSmFzazEKWkVuVVFmY1hackw5NGxvOUpIM0UrVXFqbzFGRnM4eHhFOHdvUEJxalpzVjdwUlVaZ0MzTGh4bndMU0V4eUZvNApjeGI5U09HNU9tQUpvelN0Rm9RMkdKT2VzOHJKNXFmZHZ5dGdnOXhiTGFRTC94MGtwUTYyQm9GTUJEZHFPZVBXCktmUDV6WjYvMDcvdnBqNDh5QTFRMzJQem9idWJzQkxkM0tjbjMyamZtMUU3cHJ0V2wrSmVPRmlPem5CUUZKYk4KNHFQVlJ6NWhBb0dCQU50V3l4aE5DU0x1NFArWGdLeWNrbGpKNkY1NjY4Zk5qNUN6Z0ZScUowOXpuMFRsc05ybwpGVExaY3hEcW5SM0hQWU00MkpFUmgySi9xREZaeW5SUW8zY2czb2VpdlVkQlZHWTgrRkkxVzBxZHViL0w5K3l1CmVkT1pUUTVYbUdHcDZyNmpleHltY0ppbS9Pc0IzWm5ZT3BPcmxEN1NQbUJ2ek5MazRNRjZneGJYQW9HQkFNWk8KMHA2SGJCbWNQMHRqRlhmY0tFNzdJbUxtMHNBRzR1SG9VeDBlUGovMnFyblRuT0JCTkU0TXZnRHVUSnp5K2NhVQprOFJxbWRIQ2JIelRlNmZ6WXEvOWl0OHNaNzdLVk4xcWtiSWN1YytSVHhBOW5OaDFUanNSbmU3NFowajFGQ0xrCmhIY3FIMHJpN1BZU0tIVEU4RnZGQ3haWWRidUI4NENtWmlodnhicFJBb0dBSWJqcWFNWVBUWXVrbENkYTVTNzkKWVNGSjFKelplMUtqYS8vdER3MXpGY2dWQ0thMzFqQXdjaXowZi9sU1JxM0hTMUdHR21lemhQVlRpcUxmZVpxYwpSMGlLYmhnYk9jVlZrSkozSzB5QXlLd1BUdW14S0haNnpJbVpTMGMwYW0rUlk5WUdxNVQ3WXJ6cHpjZnZwaU9VCmZmZTNSeUZUN2NmQ21mb09oREN0enVrQ2dZQjMwb0xDMVJMRk9ycW40M3ZDUzUxemM1em9ZNDR1QnpzcHd3WU4KVHd2UC9FeFdNZjNWSnJEakJDSCtULzZzeXNlUGJKRUltbHpNK0l3eXRGcEFOZmlJWEV0LzQ4WGY2ME54OGdXTQp1SHl4Wlp4L05LdER3MFY4dlgxUE9ucTJBNWVpS2ErOGpSQVJZS0pMWU5kZkR1d29seHZHNmJaaGtQaS80RXRUCjNZMThzUUtCZ0h0S2JrKzdsTkpWZXN3WEU1Y1VHNkVEVXNEZS8yVWE3ZlhwN0ZjanFCRW9hcDFMU3crNlRYcDAKWmdybUtFOEFSek00NytFSkhVdmlpcS9udXBFMTVnMGtKVzNzeWhwVTl6WkxPN2x0QjBLSWtPOVpSY21Vam84UQpjcExsSE1BcWJMSjhXWUdKQ2toaVd4eWFsNmhZVHlXWTRjVmtDMHh0VGwvaFVFOUllTktvCi0tLS0tRU5EIFJTQSBQUklWQVRFIEtFWS0tLS0tCg==

kubectl apply -f air-viewer-secret.yaml

Backend Virtual Server Route

Cấu hình route của backend với prefix /api

apiVersion: k8s.nginx.org/v1
kind: VirtualServerRoute
metadata:
  name: backend-air-viewer
  namespace: air-viewer
spec:
  # change this to your DNS
  host: framgia2c.mylabserver.com
  upstreams:
  - name: backend-air-viewer
    service: backend-air-viewer
    port: 80
  subroutes:
  - path: /api
    action:
      pass: backend-air-viewer

kubectl apply -f backend-virtual-server-route.yaml

Frontend Virtual Server Route

Cấu hình route của frontend với prefix /

apiVersion: k8s.nginx.org/v1
kind: VirtualServerRoute
metadata:
  name: frontend-air-viewer
  namespace: air-viewer
spec:
  # change this to your DNS
  host: framgia2c.mylabserver.com
  upstreams:
  - name: frontend-air-viewer
    service: frontend-air-viewer
    port: 80
  subroutes:
  - path: /
    action:
      pass: frontend-air-viewer

kubectl apply -f frontend-virtual-server-route.yaml

Air-viewer Virtual Server

Map các quy tắc đường dẫn cho nginx controller

apiVersion: k8s.nginx.org/v1
kind: VirtualServer
metadata:
  name: air-viewer
  namespace: air-viewer
spec:
  # change this to your DNS
  host: framgia2c.mylabserver.com
  tls:
    secret: air-viewer-secret
  routes:
  - path: /api
    route: air-viewer/backend-air-viewer
  - path: /
    route: air-viewer/frontend-air-viewer

Kiểm tra frontend-air-viewer cũng tương tự đối với backend-air-viewer

kubectl describe virtualserverroute frontend-air-viewer -n air-viewer

output:

Name:         frontend-air-viewer
Namespace:    air-viewer
Labels:       <none>
Annotations:  kubectl.kubernetes.io/last-applied-configuration:
                {"apiVersion":"k8s.nginx.org/v1","kind":"VirtualServerRoute","metadata":{"annotations":{},"name":"frontend-air-viewer","namespace":"air-vi...
API Version:  k8s.nginx.org/v1
Kind:         VirtualServerRoute
Metadata:
  Creation Timestamp:  2020-02-17T07:10:40Z
  Generation:          1
  Resource Version:    30179
  Self Link:           /apis/k8s.nginx.org/v1/namespaces/air-viewer/virtualserverroutes/frontend-air-viewer
  UID:                 4a2a194a-1303-42c3-812a-1d35299a1bd0
Spec:
  Host:  framgia2c.mylabserver.com
  Subroutes:
    Action:
      Pass:  frontend-air-viewer
    Path:    /
  Upstreams:
    Name:     frontend-air-viewer
    Port:     80
    Service:  frontend-air-viewer
Events:
  Type     Reason                 Age    From                      Message
  ----     ------                 ----   ----                      -------
  Warning  NoVirtualServersFound  2m31s  nginx-ingress-controller  No VirtualServer references VirtualServerRoute air-viewer/frontend-air-viewer
  Warning  NoVirtualServersFound  2m30s  nginx-ingress-controller  No VirtualServer references VirtualServerRoute air-viewer/frontend-air-viewer
  Normal   AddedOrUpdated         31s    nginx-ingress-controller  Configuration for air-viewer/frontend-air-viewer was added or updated
  Normal   AddedOrUpdated         30s    nginx-ingress-controller  Configuration for air-viewer/frontend-air-viewer was added or updated

Kiểm tra virtualserver air-viewer

kubectl describe virtualserver air-viewer -n air-viewer

output:

Name:         air-viewer
Namespace:    air-viewer
Labels:       <none>
Annotations:  kubectl.kubernetes.io/last-applied-configuration:
                {"apiVersion":"k8s.nginx.org/v1","kind":"VirtualServer","metadata":{"annotations":{},"name":"air-viewer","namespace":"air-viewer"},"spec":...
API Version:  k8s.nginx.org/v1
Kind:         VirtualServer
Metadata:
  Creation Timestamp:  2020-02-17T07:12:38Z
  Generation:          1
  Resource Version:    30469
  Self Link:           /apis/k8s.nginx.org/v1/namespaces/air-viewer/virtualservers/air-viewer
  UID:                 7867f15d-4b5e-4fad-b279-25217c7cc18c
Spec:
  Host:  framgia2c.mylabserver.com
  Routes:
    Path:   /api
    Route:  air-viewer/backend-air-viewer
    Path:   /
    Route:  air-viewer/frontend-air-viewer
  Tls:
    Secret:  air-viewer-secret
Events:
  Type    Reason          Age    From                      Message
  ----    ------          ----   ----                      -------
  Normal  AddedOrUpdated  3m12s  nginx-ingress-controller  Configuration for air-viewer/air-viewer was added or updated
  Normal  AddedOrUpdated  3m11s  nginx-ingress-controller  Configuration for air-viewer/air-viewer was added or updated

Kiểm tra đối với trình duyệt truy cập

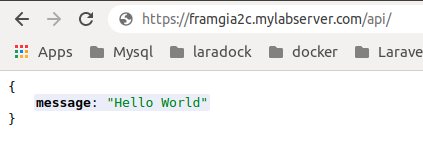

truy cập https://framgia2c.mylabserver.com/api/ chúng ta sẽ truy cập đến service backend do quy tắc prefix: /api

output:

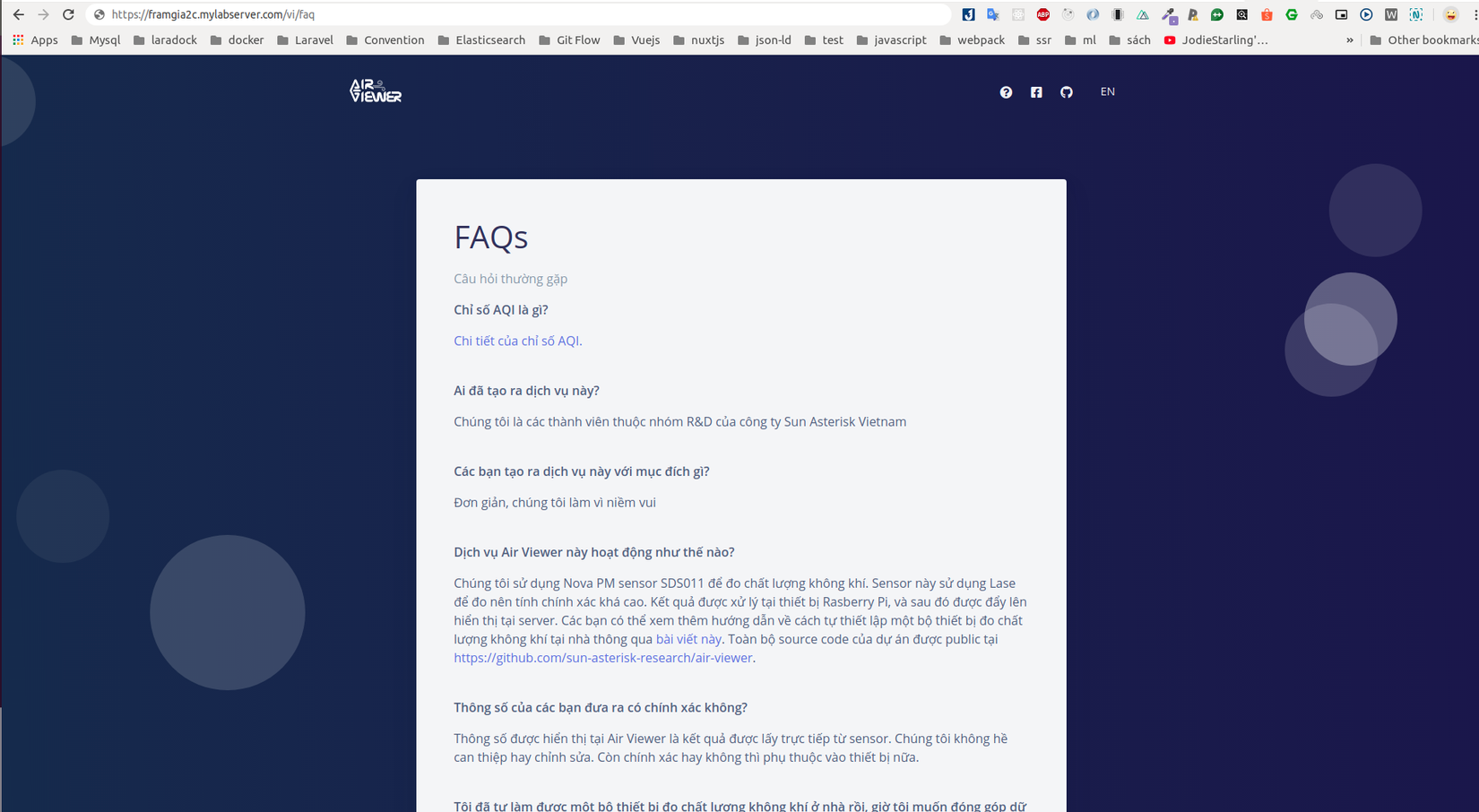

truy cập https://framgia2c.mylabserver.com/vi/faq chúng ta sẽ dẫn đến info FAQ của air-viewer

output:

Hiện tại thì chúng ta chưa có client PI + sensor để thu thập dữ liệu không khí để gửi đến tên miền này, dữ liệu sẽ bị trống không được như trang http://airviewer.sun-asterisk.vn/

Do server dạng phục vụ mục đích học tập nên rất có thể chỉ hoạt động trong mấy tiếng rồi bị shutdown. Tên miền sẽ không truy cập được mong các bạn thông cảm

Một vài thí nghiệm nhỏ

Thí nghiệm 1 (loại bỏ 1 worker node)

Chúng ta sẽ shut down worker node 2 có domain framgia3c.mylabserver.com tức ko ảnh hưởng đến domain hiện tại và cũng ko làm thay đổi master node. Nhận thấy rằng app vẫn chạy bình thường, kiểm tra các pods được dịch chuyển sang worker node 1 để gồng gánh các pods đã bị shutdown.

Thí nghiệm 2(loại bỏ hẳn master node)

Chúng ta đang có 3 nodes, 1 master và 2 worker đang chạy và thử shutdown con master nodes. App vẫn chạy như bình thường, chỉ có chết 1 số service mà NuxtServerInit của Nuxt.js gọi API trên nền server kết nối với Flask sẽ bị chết, ngoài ra các services hay các API khác vẫn hoạt động như bình thường. Cũng giống như 1 tổ chức, leader nghỉ 1 hôm làm việc, member vẫn làm như bình thường theo lịch trình, nhưng chỉ cần thay đổi lịch trình, hay có vấn đề gì ở các member (shutdown tiếp cả worker node) lúc đó chắc chắn web của chúng ta sẽ bị chết. Do các pods sẽ không được điều phối nữa vì master node không còn quản lý hoạt động.

Qua 2 thí nghiệm trên rút ra được zero downtime của kubernetes nó mạnh đến cỡ nào

Kết thúc

Việc triển khai này cũng sẽ vẫn chưa đầy đủ, ngoài ra chúng ta cần kết hợp các công cụ khác của DevOps khác để quản lý các monitor, logs... thu thập phân tích báo cáo các logs tình trạng cuả hệ thống, rất nhiều thứ khác mà đến mình còn đang rất mung lung. Hứa hẹn sẽ đến với bài viết tương lai sau

Kubernetes

All rights reserved

Mục lục


Viblo
Hãy đăng ký một tài khoản Viblo để nhận được nhiều bài viết thú vị hơn.
Đăng kí
