[AWS Practioner] [1.主要なサービス] 4.VPC作成手順

一つのVPC内でどのSubnetがインターネットにアクセス出来るのを許可する、二つのSubnetの連携を定義するなど自分で設定出来る。

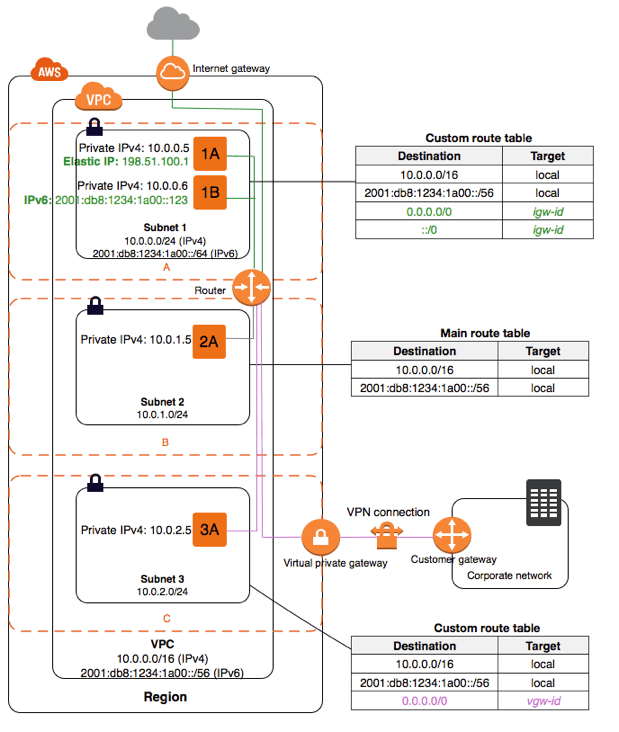

上のイメージで以下に設定されている

• Subnet1がInternet Gateway経由でInternetアクセス出来る。その他にRoute table設定によってSubnet1はSubnet2とSubnet3にも繋げている。
• Subnet2はPrivate Subnet、Internetに接続出来ない。VPC内Subnet1とSubnet3に繋げる。
• Subnet3もPrivate Subnet、Internetに接続出来ない。でも、Private gateway経由でCustomerからアクセス出来る。逆にSubnet 3内のInstanceからCustomerのNetworkにもアクセス出来る。

1.作成手順概要

1. VPC作成
2. Subnet作成　(どのVPCに属するかを指定)
3. Gateway作成 【どのVPCに属するかをアタッチ】
4. RouteTable作成　(どのVPCに属するかを指定)　→ 【どのSubnetに属するかをアタッチ】
5. Instance作成　(どのVPCとSubnetに属するかを指定)
   ※()の中で作成している時に指定する、【】は作成してから別画面にてアタッチするという意味です。

2.作成手順詳細

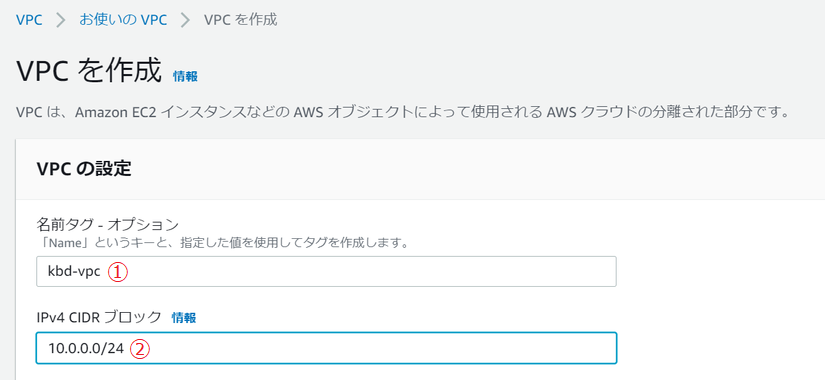

Step1: VPCを作成

• 必要な情報：
  ① 名前タグ：VPC名
  ② IPv4 CIDR ブロック：VPC の IPv4 アドレス範囲を指定

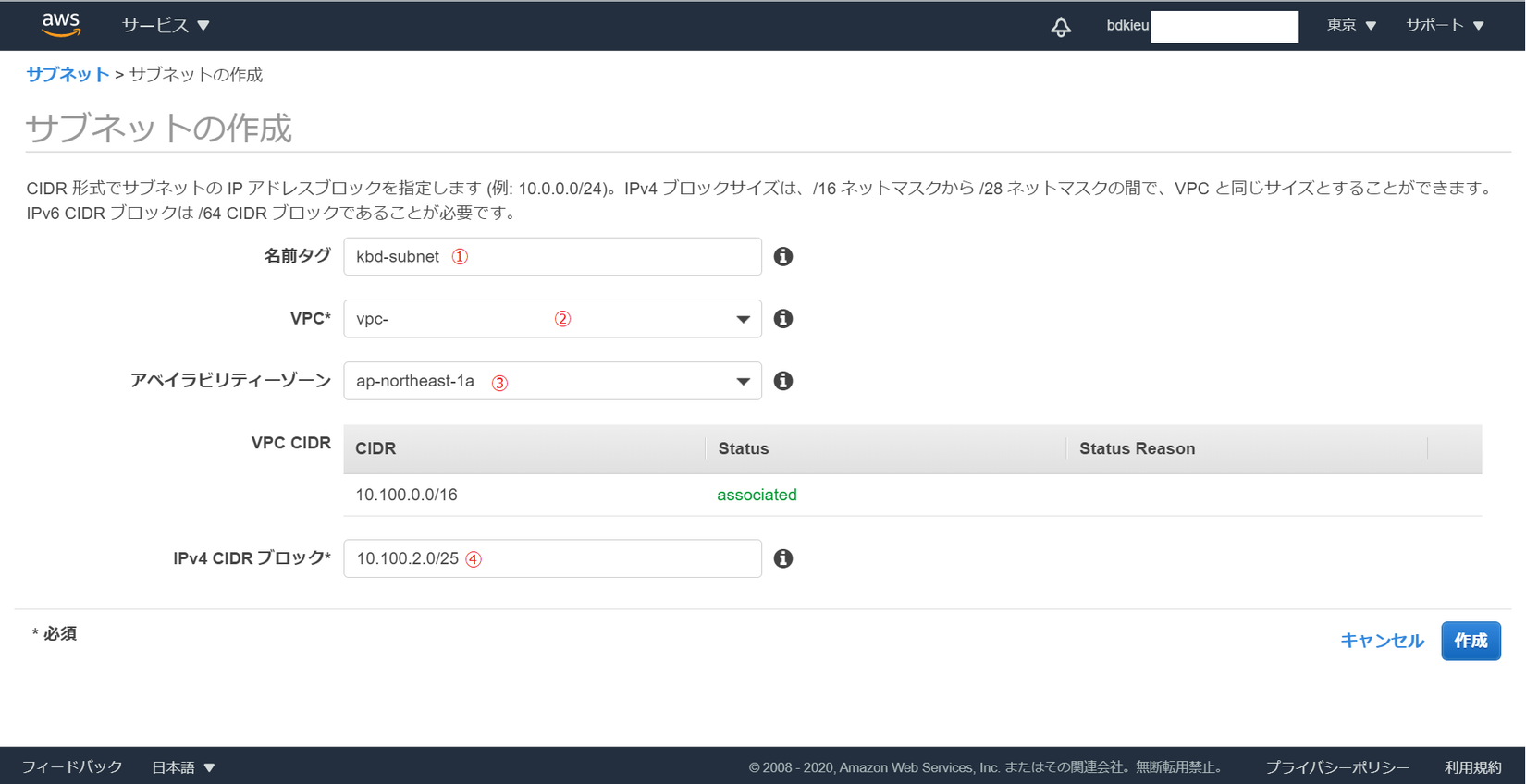

Step2: Subnetを作成

• 必要な情報：
  ① 名前タグ：Subnet名

  ② VPC：どのVPCに所属するかを指定
  VPCを選択したら選択されたVPCに該当する情報が自動的に「VPC CIDR」所に表示される。

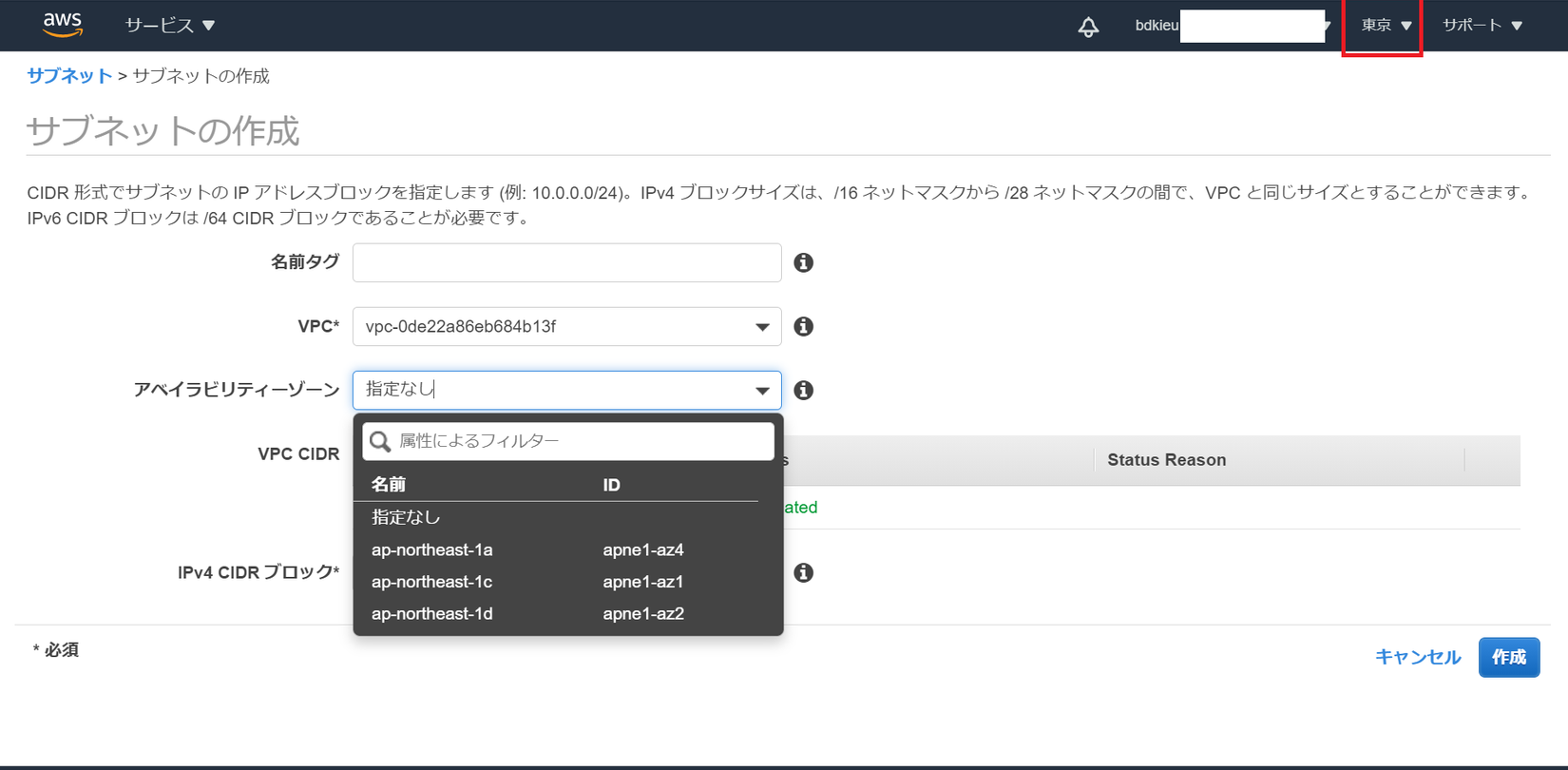

  ③ アベイラビリティーゾーン：どこAZに所属するかを指定。
  Regionによって選択しているRegion内に該当するAZが自動的に表示される。
  自動的に選択するには「指定なし」を選択する。



  ④ IPv4 CIDR ブロック：の IPv4 アドレス範囲を指定

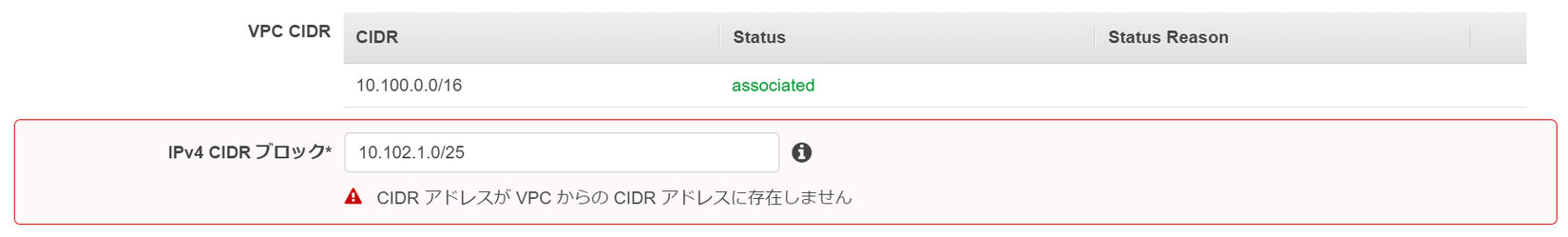

  ※VPCのIPに存在しないIPを指定する場合にはメッセージエーラが出る。

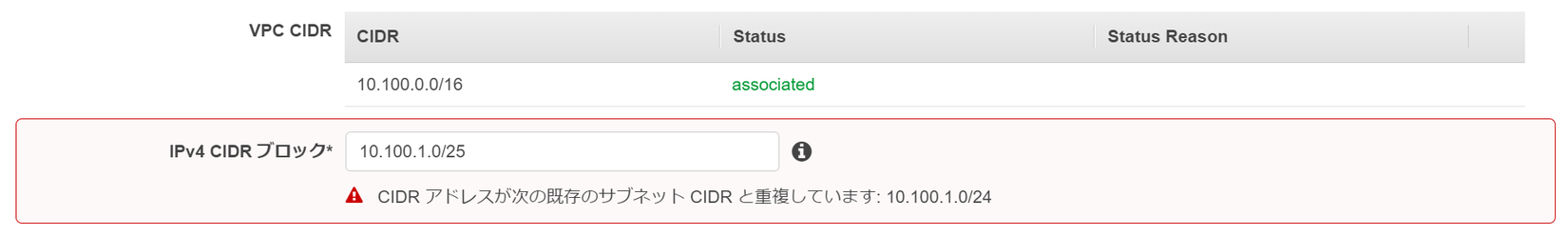

  ※VPC内で存在しているIPと重複している場合にもメッセージエーラが出る。

  ☆ IP指定についてIPとSubnetに参考してください。

Step3: Gateway作成とアタッチ

作成

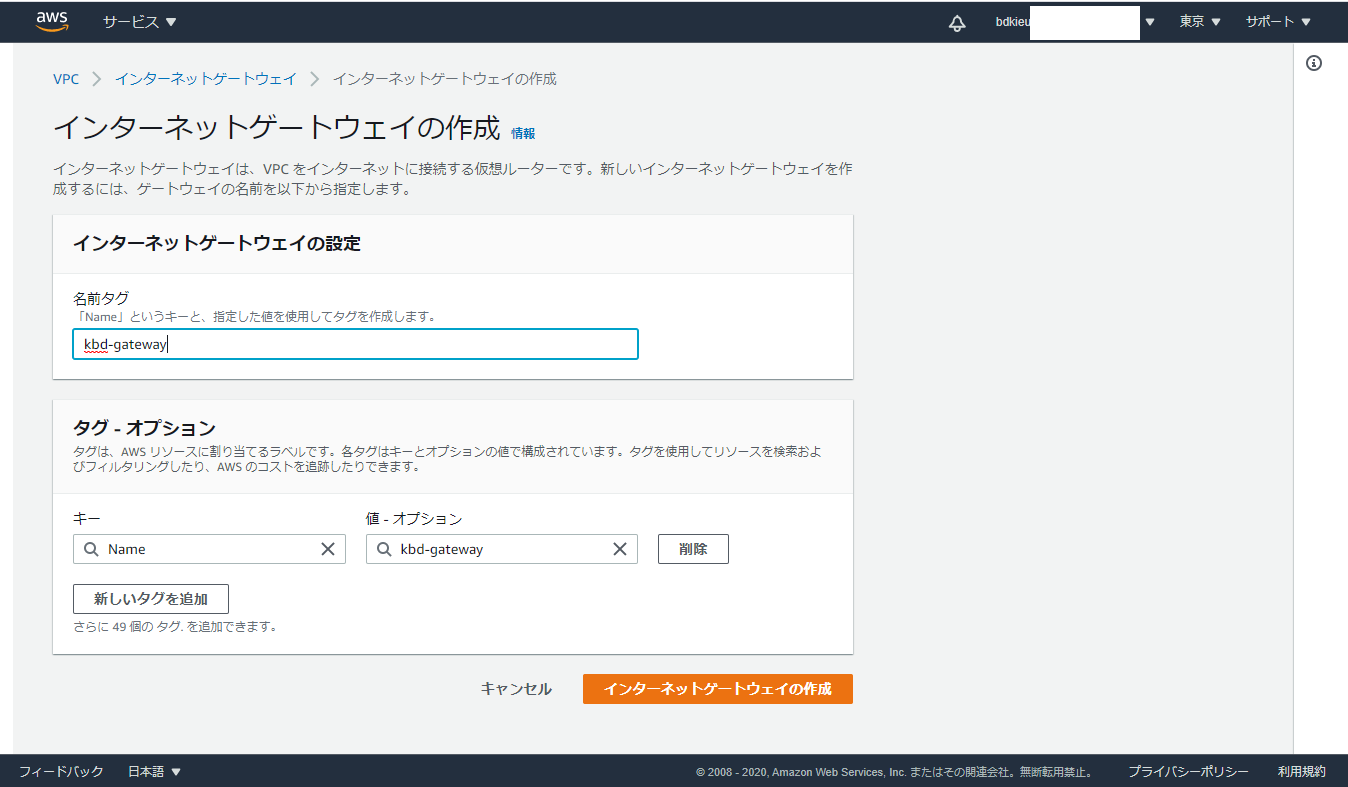

「名前タグ」にGateway名を入力し「インターネットゲートウェイの作成」ボタンを押下する。

アタッチ

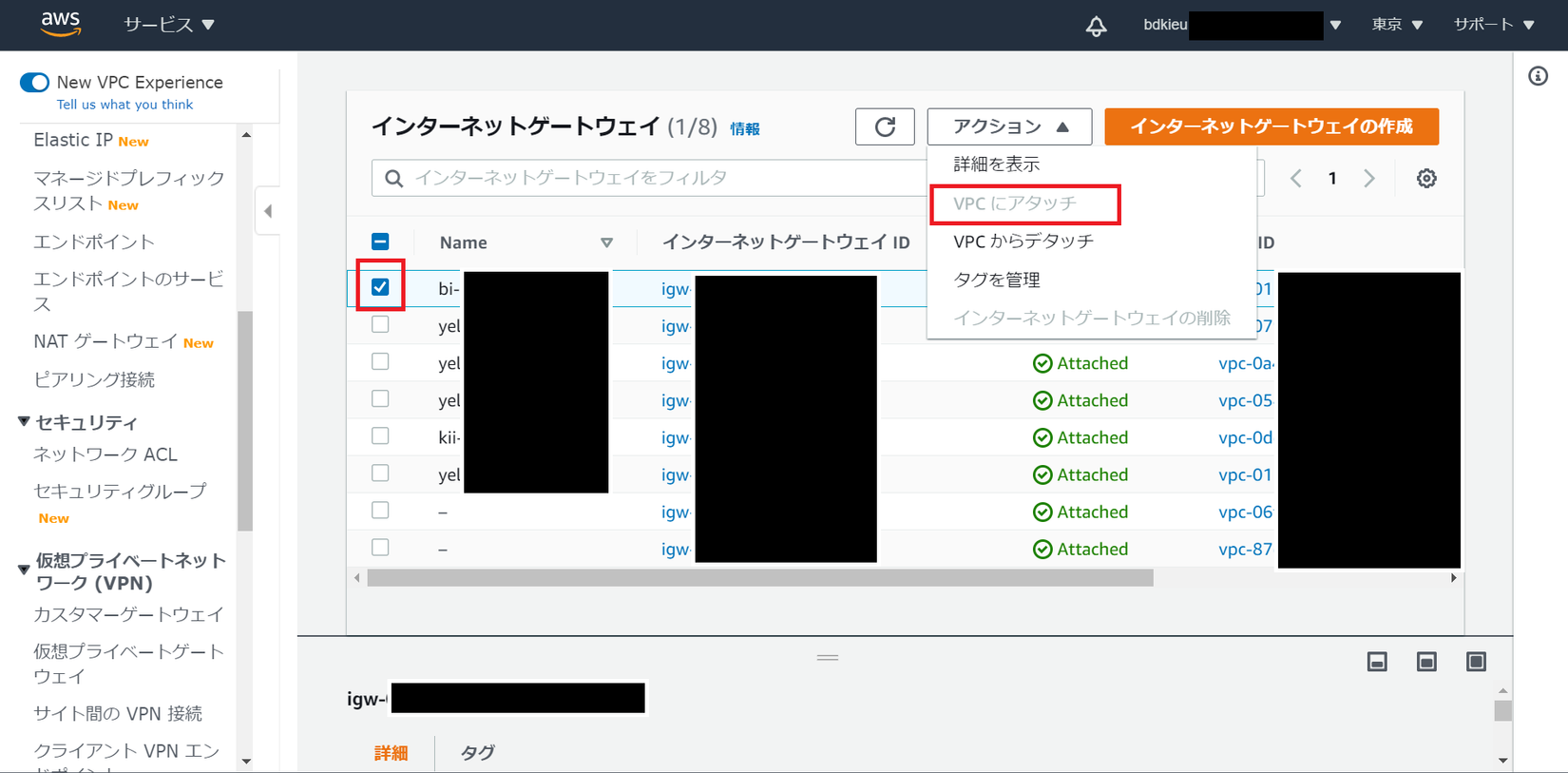

Dashboard画面にてInternetGatewayをチェックし「アクション」ボタンを押下し「VPCにアタッチ」をクリックしアタッチしたいVPCを選択する。

Step4: RouteTable作成、アタッチ、編集

作成

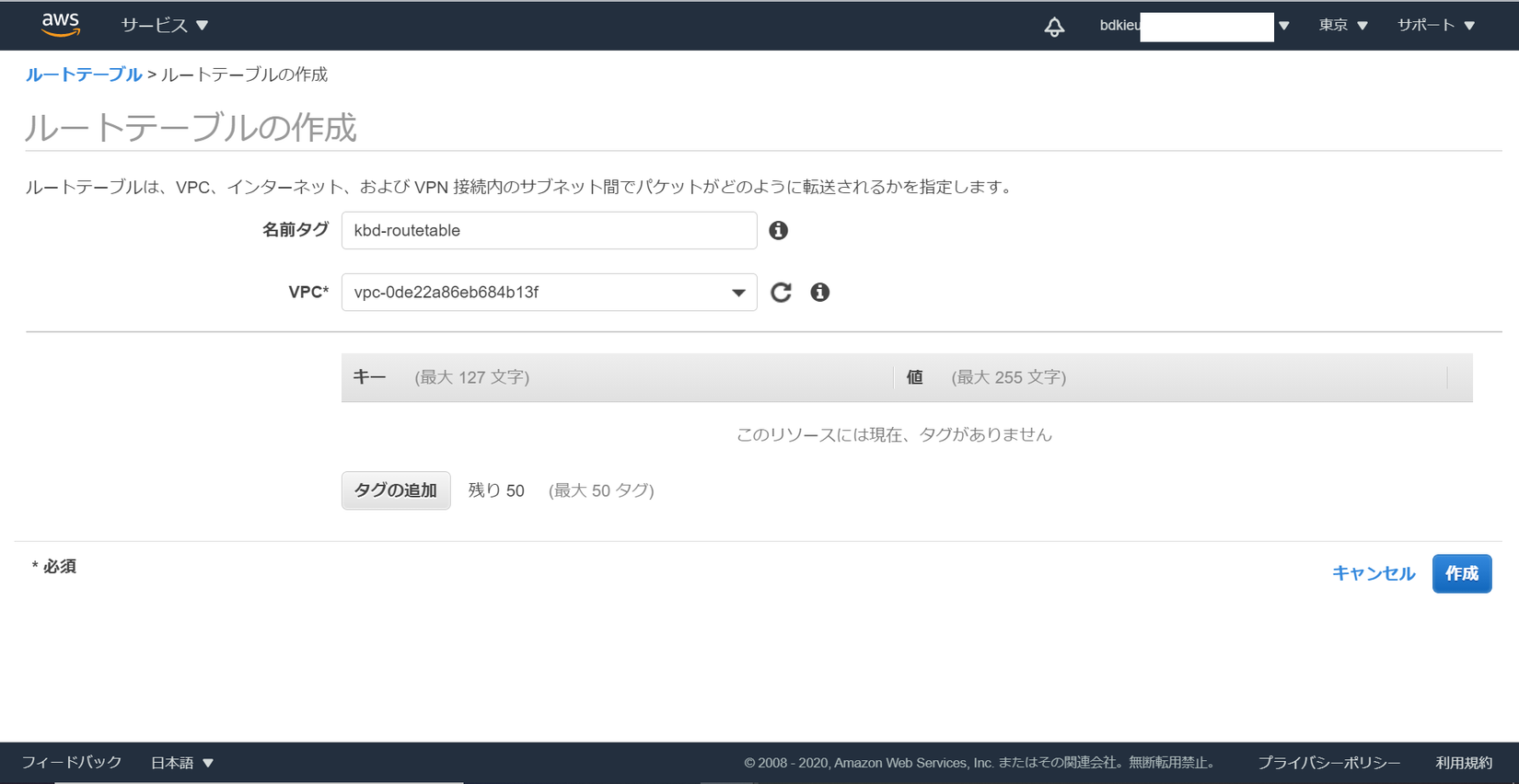

「名前タグ」にRouteTable名を入力しVPCを選択し「作成」ボタンを押下する。

アタッチ

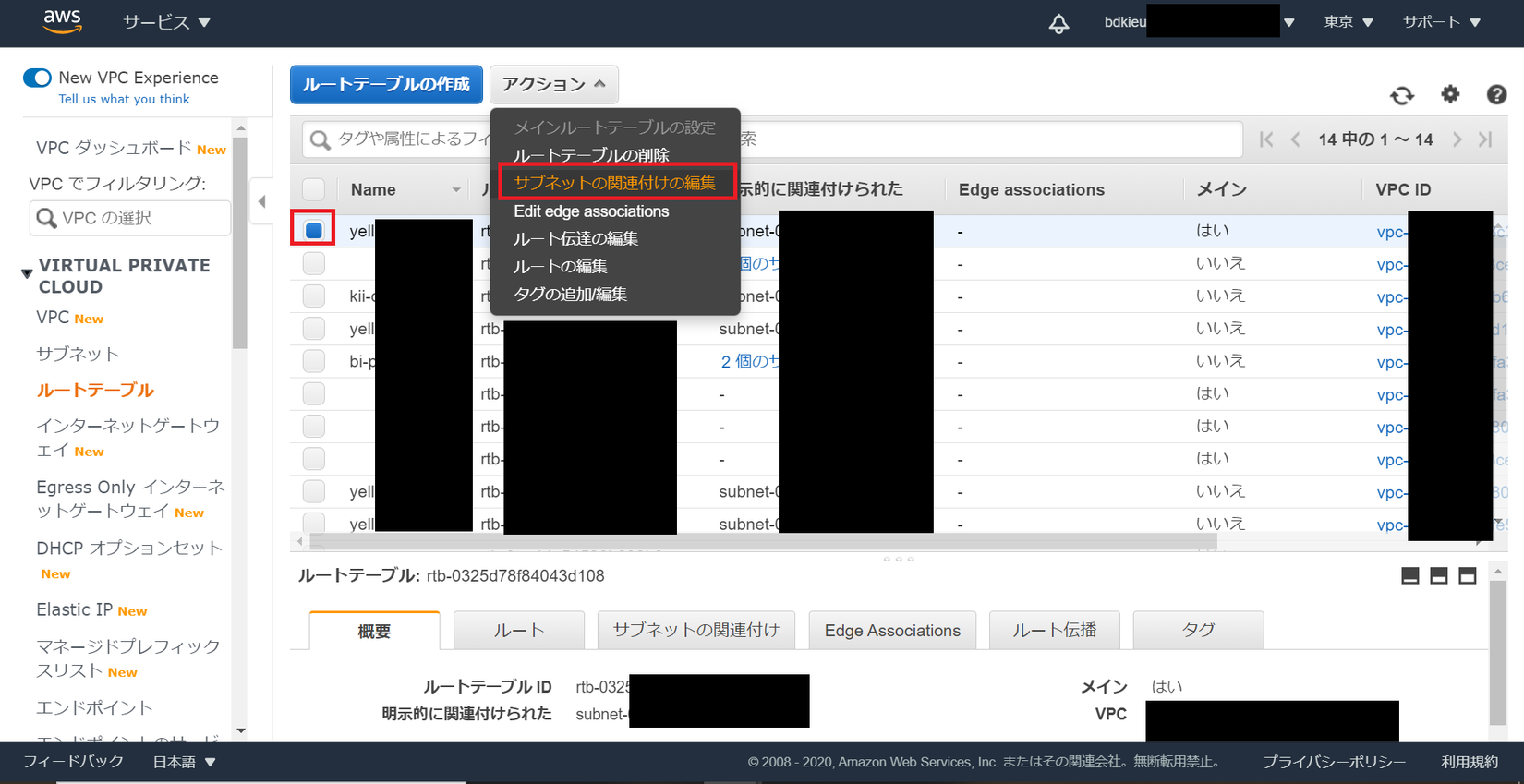

Dashboard画面にてRouteTableをチェックし「アクション」ボタンを押下し「サブネットの関連付けの編集」を選択する。

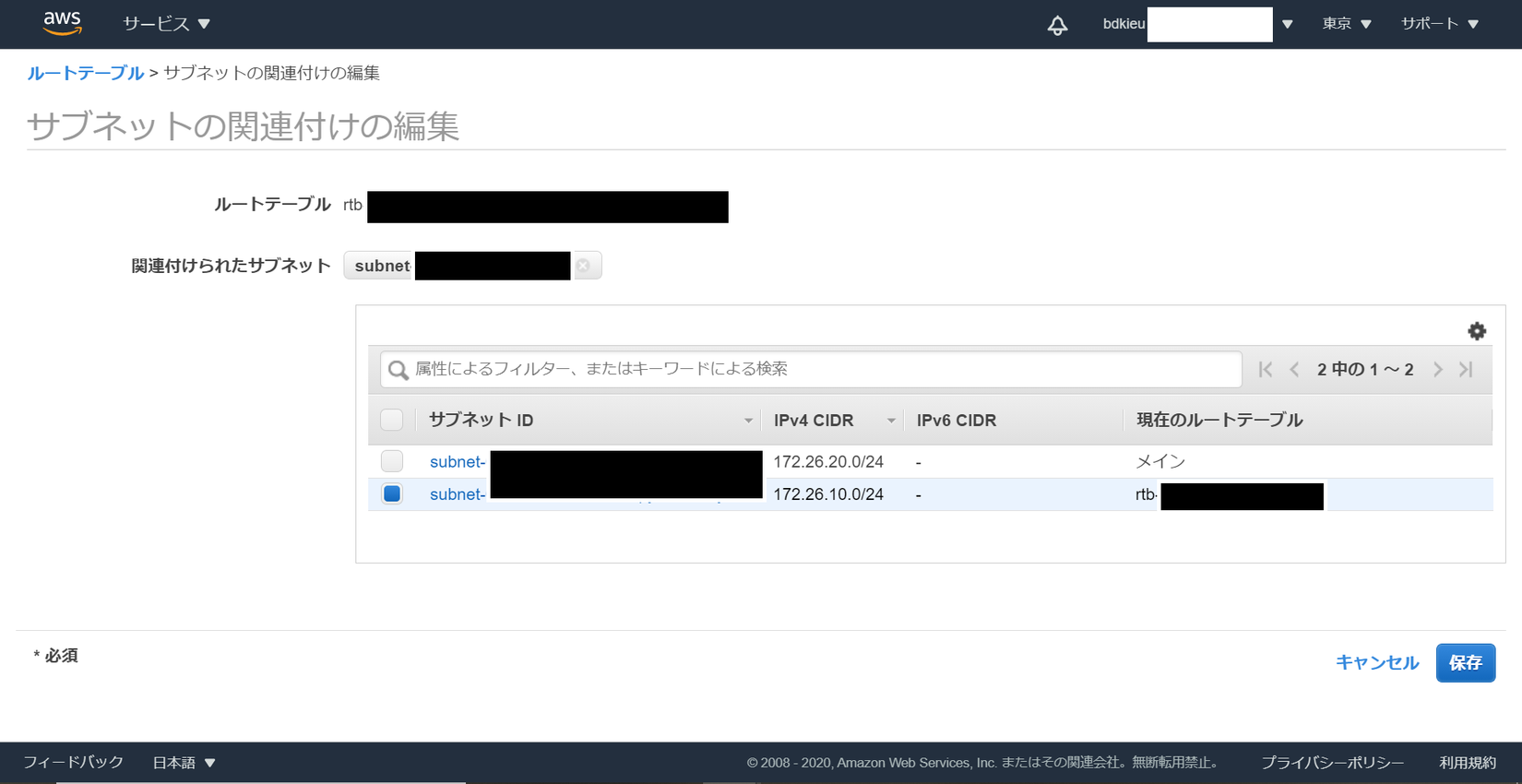

「サブネットの関連付けの編集」画面にて選択したVPCのsubnetが全部表示される。RouteTableをアタッチしたいsubnetを選択し「保存」ボタンを押下する。

編集

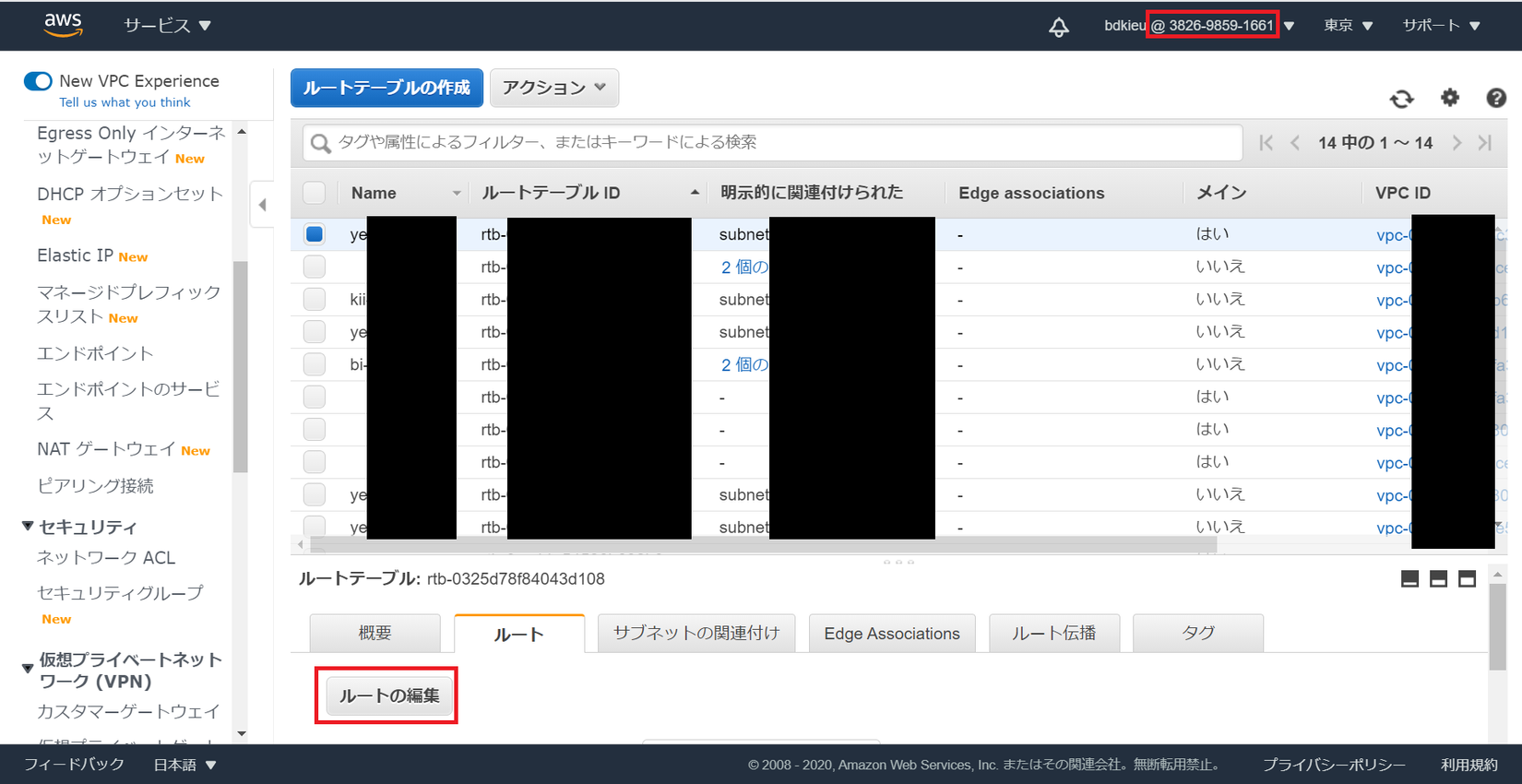

Dashboard画面にて「ルートテーブル」チェックし「ルート」タグ下に「ルート編集」ボタンを押下する。

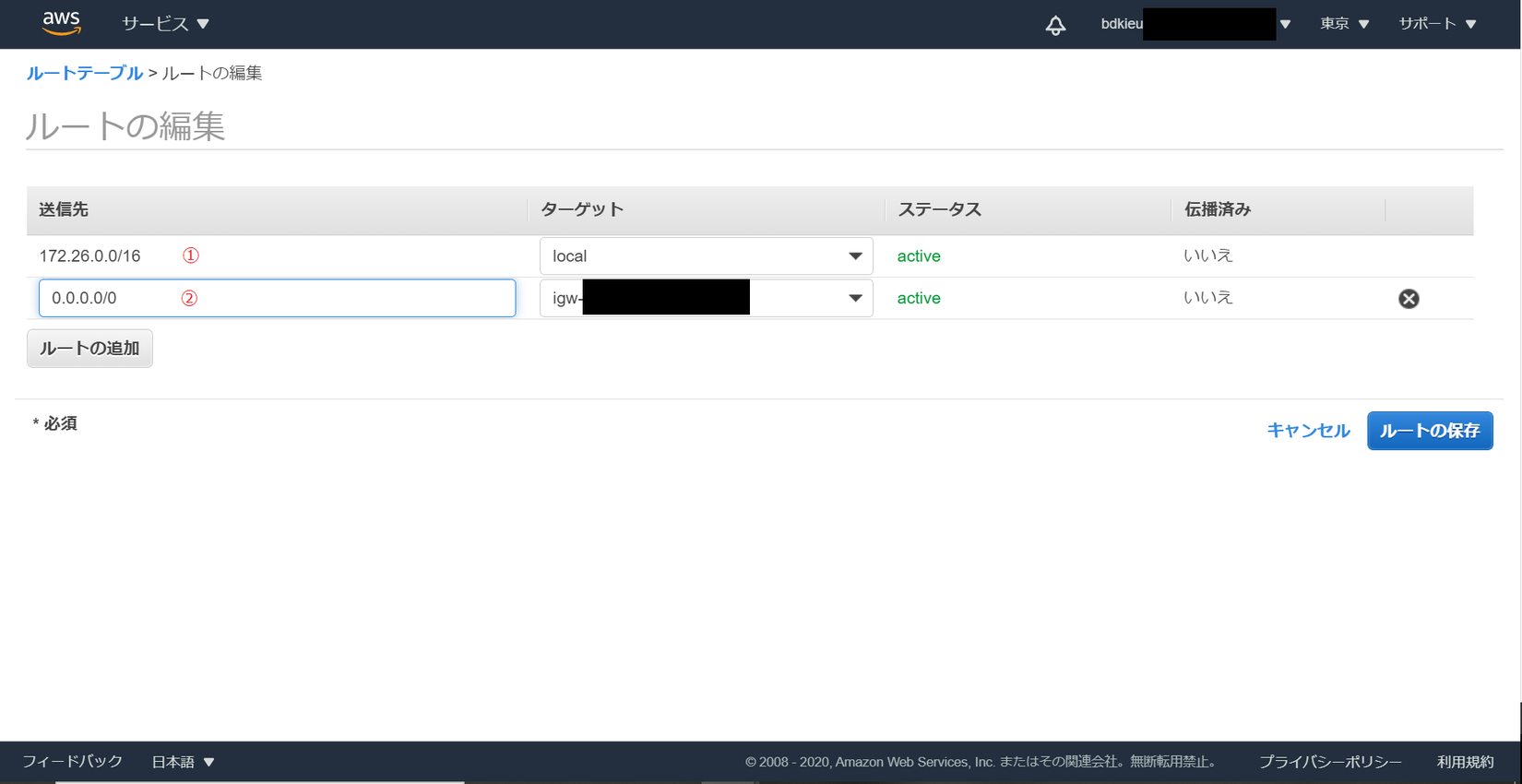

①デフォルトにlocalの送信先はRouterにする。 ②Gatewayにするには②通りに設定する。

Step5: EC2 Instance作成

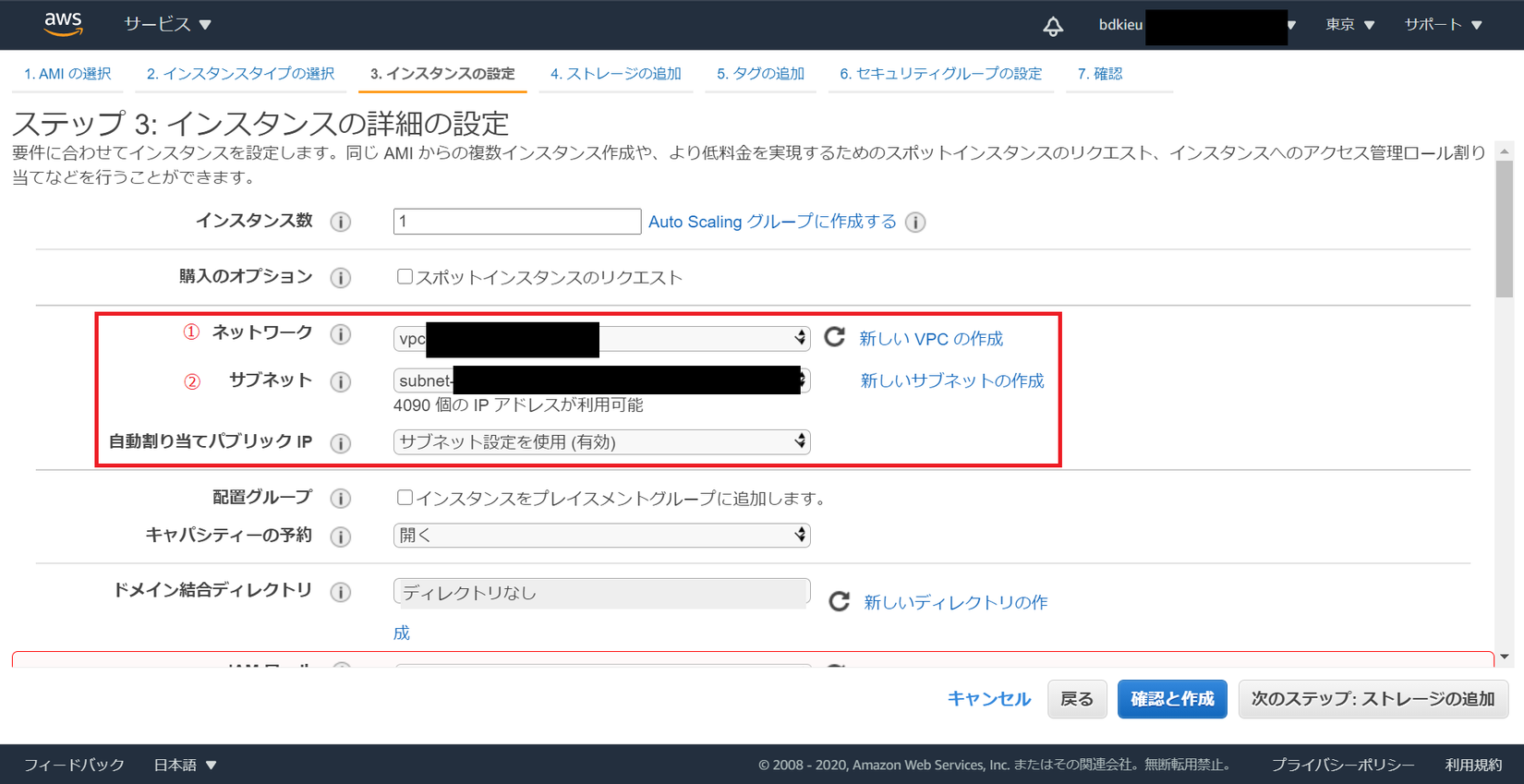

EC2作成手順はこのリンクに参考してください。ステップ３でどのVPCとSubnetに属するかを指定する。

参考資料

• PublicとPrivate Subnetを含めるVPC作成手順
• VPC利点, 性能, 成分
