Tìm hiểu về Amazon Virtual Private Cloud & Networking (Phần 1)

Trong bài này chúng ta sẽ tìm hiểu về một phần khá quan trọng trong AWS đó là mạng Virtual Private Cloud & Networking. VPC là một phần chuyên sâu cho chứng chỉ AWS SAA và AWS System Ops

Ở mức độ cơ bản, chúng ta cần biết những thứ cơ bản như sau:

VPC, Subnets, Internet Gateways & NAT Gateway
Security Group, Network ACL, VPC Flow Logs
VPC Peering, VPC EndPoint
Site to Site VPN & Direct Connect
Transit Gateway

I.VPC, Subnets, Internet Gateways & NAT Gateway

Mạng VPC

VPC hay còn gọi là Amazon Virtual Private Cloud (Amazon VPC) cho phép bạn kiểm soát hoàn toàn môi trường mạng ảo, bao gồm vị trí đặt tài nguyên, khả năng kết nối và bảo mật. Bắt đầu bằng cách thiết lập VPC của bạn trong bảng điều khiển dịch vụ AWS
Subnet là một dãy IP trong mạng VPC. Chúng ta có thể khởi tại các tài nguyên trong subnet này, như là EC2. Việc chúng ta cần làm là định nghĩa các IPv4 CIDR block cho subnet đó. Mỗi subnet có một A-Z nhất định.
- Public Subnet có thể kết nối được với internet thông qua internet Gateway
- Private Subnet không thể kết nối với internet
Route Table: định nghĩa kết nối cho những subnet muốn kết nối với internet hoặc những subnet trong mạng kết nối lẫn nhau.

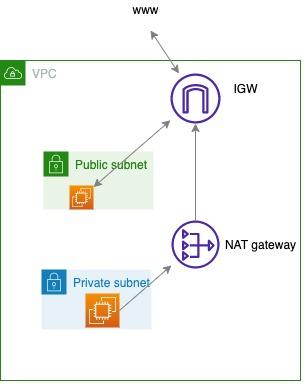

QnA: Làm sao để các Instance trong các subnet kết nối được với internet, hãy xem sơ đồ sau đây

VPC (1).jpg

IGW (Internet gateway) giúp instance của bạn kết nối hai chiều với internet.

Vậy Private Subnet vẫn kết nối với internet nhưng vẫn được privite thông qua

NAT Gateways được quản lý bởi AWS
NAT Instance được quản lý bởi tổ chức

II.Network ACL & Security Group trong VPC

Network ACL là gì?

Network ACL là tường lửa để điều khiển băng thông đến hoặc từ subnet (2 chiều)
Được gắn ở tầng Subnet
Rules bao gồm địa chỉ IP
Có cả ALLOW và DENY rules

Security Group là gì?

Là tường lửa điều điều khiển traffic cho một EC2 instance
Chỉ có ALLOW rules
Rules bao gồm địa chỉ IPs và những Security Group khác

VPC Flow Logs

Sao lưu những thông tin liên quan đến băng thông IP, những gì diễn ra trong interface.
- VPC Flow Log
- Subnet Flow log
- Elastic Network Interface Flow Logs
Giúp giám sát và phát hiện lỗi những vấn đề về kết nối. Ví dụ như
- Subnet đến internet
- Subnet đến Subnet
- Internet đến Subnet
Sao lưu những gì liên quan đến Elastic Load Balancer, Elasticache, RDS, Aurora, v..v..
VPC Flow logs có thể lưu ở S3, CloudWatch Log
